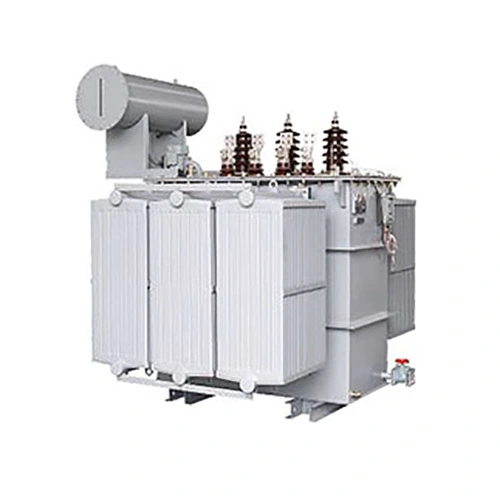

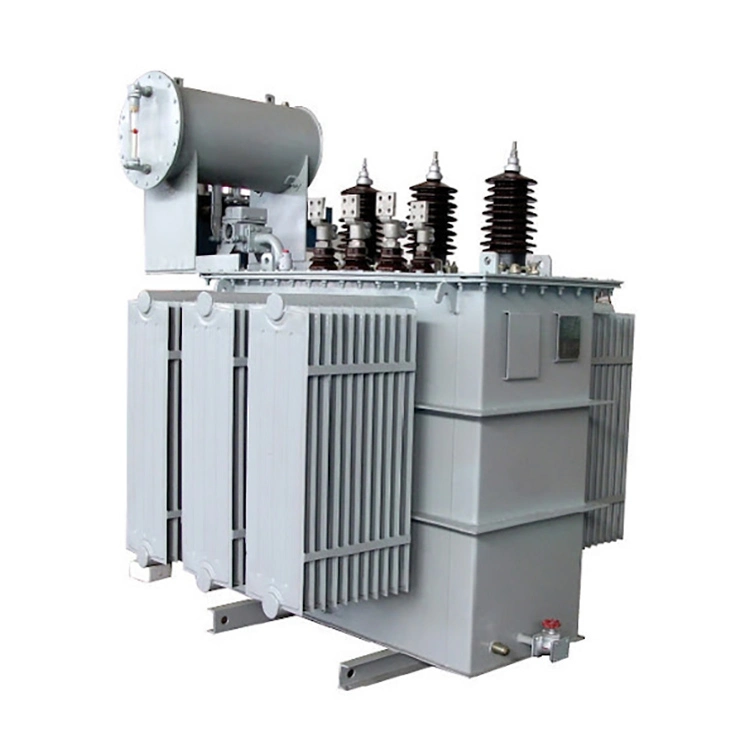

33кв 35кв 2000 кВА масляный силовой трансформатор

Масляный силовой трансформатор 33 кВ, 35 кВ, 2000 кВА — это силовое оборудование, в котором сердечник и обмотки полностью погружены в изоляционное масло. Масло служит нескольким целям, включая электрическую изоляцию, рассеивание тепла и защиту компонентов. Принцип действия основан на электромагнитной индукции. При подаче переменного тока на первичную обмотку внутри сердечника создается переменный магнитный поток. Это изменяющееся магнитное поле индуцирует напряжение во вторичной обмотке. Он обеспечивает передачу и преобразование электрической энергии.

Изоляционное масло играет жизненно важную роль на протяжении всего этого процесса. Он электрически изолирует компоненты, находящиеся под напряжением, одновременно отводя тепло, выделяющееся во время работы. Благодаря этим характеристикам масляные силовые трансформаторы А 33 кВ, 35 кВ, 2000 кВА широко используются на электростанциях, подстанциях, промышленных распределительных сетях и в других приложениях, где требуется надежная передача электроэнергии высокого напряжения и высокой мощности.

Техническая спецификация:

Структура и принцип работы:

Масляный силовой трансформатор 33 кВ, 35 кВ, 2000 кВА состоит из нескольких ключевых компонентов, из которых трансформатор включает в себя магнитный сердечник, обмотки, масляный бак, расширитель, втулки, переключатель ответвлений и газовое реле.

В зависимости от конструкции силовые масляные трансформаторы 33 кВ, 35 кВ, 2000 кВА обычно делятся на две категории. Первый — трансформатор с сердечником, в котором обмотки окружают магнитный сердечник. Данная конструкция является наиболее часто используемой в современных энергосистемах. Второй — трансформатор корпусного типа, в котором магнитный сердечник окружает обмотки и который обычно используется в специализированных приложениях.

Каждый компонент выполняет важную функцию. Масляный бак хранит изоляционное масло и должен обеспечивать превосходные герметизирующие свойства. Расширитель не только компенсирует изменения объема масла, вызванные колебаниями температуры, но также помогает поддерживать стабильный уровень масла. Втулки позволяют электрическим проводникам проходить через корпус масляного силового трансформатора напряжением 33 кВ, 35 кВ, 2000 кВА, сохраняя при этом надежную изоляцию между проводниками под напряжением и заземленными металлическими частями.

Изолирующие и охлаждающие функции трансформаторного масла достигаются за счет его физических свойств. Его высокая диэлектрическая прочность обеспечивает эффективную электрическую изоляцию между компонентами, находящимися под напряжением. В то же время его низкая вязкость обеспечивает плавную циркуляцию по всему масляному трансформатору, что обеспечивает эффективную передачу тепла. Во время работы масло обтекает обмотки и сердечник, поглощая тепло и передавая его к радиаторам. Кроме того, тепло затем высвобождается в окружающую среду посредством естественного воздушного охлаждения или, при необходимости, усиленных систем охлаждения.

Особенности продукта:

1. Эффективное охлаждение.

Масляные трансформаторы мощностью 125 кВА, 35 кВ, 400 В используют изолирующее масло в качестве основного охлаждающего средства в современной электросистеме. Поскольку масло естественным образом циркулирует внутри трансформатора, оно отводит тепло от обмоток и сердечника, что позволяет эффективно рассеивать избыточную тепловую энергию. Этот эффективный процесс охлаждения помогает поддерживать стабильную рабочую температуру во время непрерывной работы и способствует увеличению срока службы оборудования по сравнению с трансформаторами сухого типа.

2. Отличная изоляционная способность.

В дополнение к своей охлаждающей функции изоляционное масло обеспечивает высокий уровень электрической изоляции. В масляных трансформаторах мощностью 125 кВА, 35 кВ, 400 В оно создает надежный барьер между компонентами высокого и низкого напряжения, что снижает риск электрических неисправностей, вспышек и коротких замыканий. Масло также помогает более равномерно распределять электрическое напряжение внутри масляного трансформатора, чтобы защитить внутренние системы изоляции и повысить общую эксплуатационную безопасность.

3. Компактная и прочная конструкция.

Конструкция масляного трансформатора мощностью 125 кВА, 35 кВ, 400 В позволяет интегрировать ключевые компоненты в относительно компактную конструкцию, что помогает уменьшить требования к пространству для установки. Герметичный стальной бак защищает внутреннюю сборку от влаги, пыли и других воздействий окружающей среды, обеспечивая надежную работу в широком диапазоне условий эксплуатации.

4. Простота обслуживания и удобство обслуживания.

Процедуры технического обслуживания, как правило, просты благодаря практичной конструкции резервуара. При необходимости проверки, обслуживания или замены компонентов технические специалисты могут получить доступ к внутренним частям через отверстие резервуара. Наличие изоляционного масла также помогает сохранить внутренние компоненты, сводя к минимуму загрязнение и упрощая регулярное техническое обслуживание.

5. Энергоэффективность и экологические преимущества

Масляные трансформаторы мощностью 125 кВА, 35 кВ, 400 В предназначены для работы с низкими потерями энергии, что помогает пользователям снизить энергопотребление и эксплуатационные расходы. Оптимизированная циркуляция масла и рассеивание тепла способствуют более тихой работе за счет сведения к минимуму уровня шума и вибрации. В результате масляные трансформаторы 125 кВА, 35 кВ, 400 В представляют собой эффективное и экологически безопасное решение для современных систем распределения электроэнергии.

Техническая спецификация:

Перспективы рынка масляных трансформаторов:

Согласно последнему отчету Global Market Insights Inc., ожидается, что к 2034 году мировой рынок масляных силовых трансформаторов достигнет 25,1 миллиарда долларов США. По сравнению с 14,1 миллиарда долларов США в 2024 году и примерно 15,1 миллиарда долларов США в 2025 году, прогнозируется, что совокупный годовой темп роста рынка составит 5,8 процента. Устойчивый рост рынка масляных трансформаторов обусловлен главным образом тремя факторами:

1. Проекты модернизации сетей

Многие страны модернизируют и расширяют свои электросети, создавая высокий спрос на новые трансформаторы. В 2023 году Министерство энергетики США выделило 18 миллионов долларов США на поддержку разработки более долговечных и энергоэффективных масляных трансформаторов.

2. Быстрый рост возобновляемой энергетики

Распространение ветровой и солнечной энергии увеличивает спрос на трансформаторы во всем мире. Между тем, Европа планирует к 2040 году инвестировать 555,5 миллиардов долларов США в модернизацию энергосистемы для поддержки интеграции морских ветроэнергетических проектов. Более того, Азиатско-Тихоокеанский регион также предлагает значительный потенциал роста. Ожидается, что к 2030 году возобновляемые источники энергии будут составлять около 25 процентов мировых мощностей по производству электроэнергии.

3. Рост потребления электроэнергии

Мировой спрос на электроэнергию продолжает расти по мере роста экономики и расширения промышленности.

В Китае потребление электроэнергии впервые превысило один триллион киловатт-часов за один месяц, что примерно эквивалентно годовому энергопотреблению в Японии. В апреле 2024 года Бразилия подписала контракты на сумму 4,06 млрд долларов США на строительство новых линий электропередачи и подстанций. По всей Африке спрос на электроэнергию растет примерно на 4 процента ежегодно, что обусловлено промышленным развитием и трансграничными сетевыми соединениями.

Эти тенденции создают долгосрочные возможности для масляных трансформаторов и поддерживают устойчивый рост рынка во всем мире.
