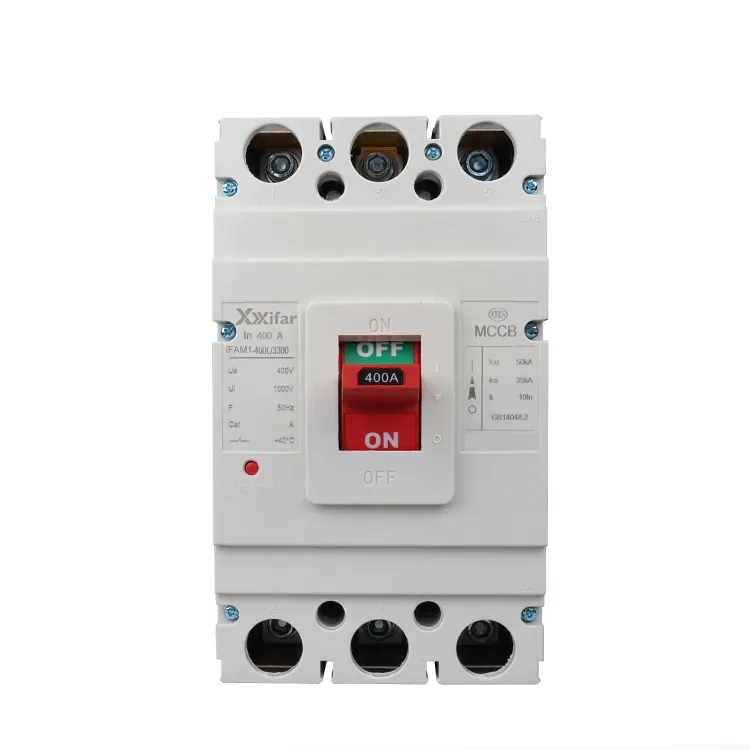

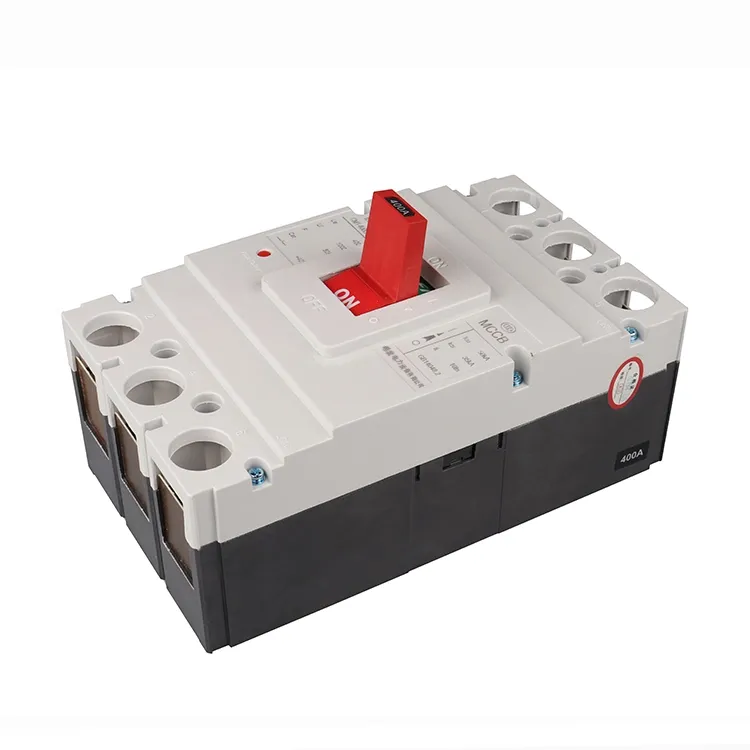

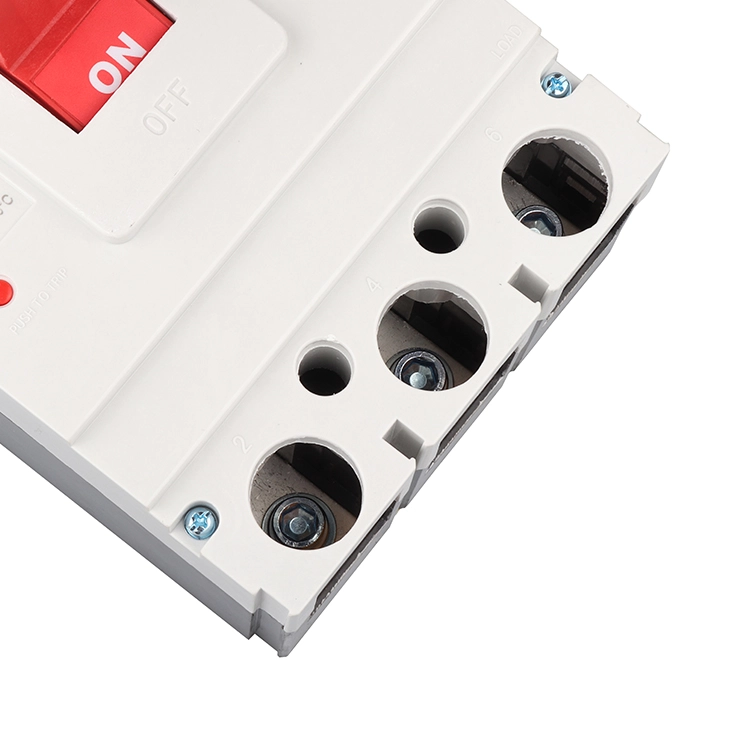

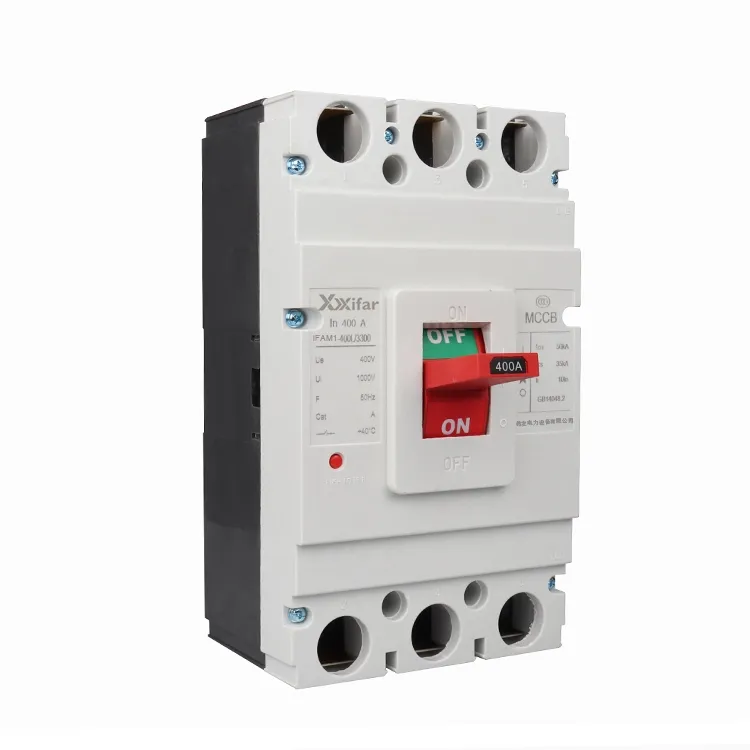

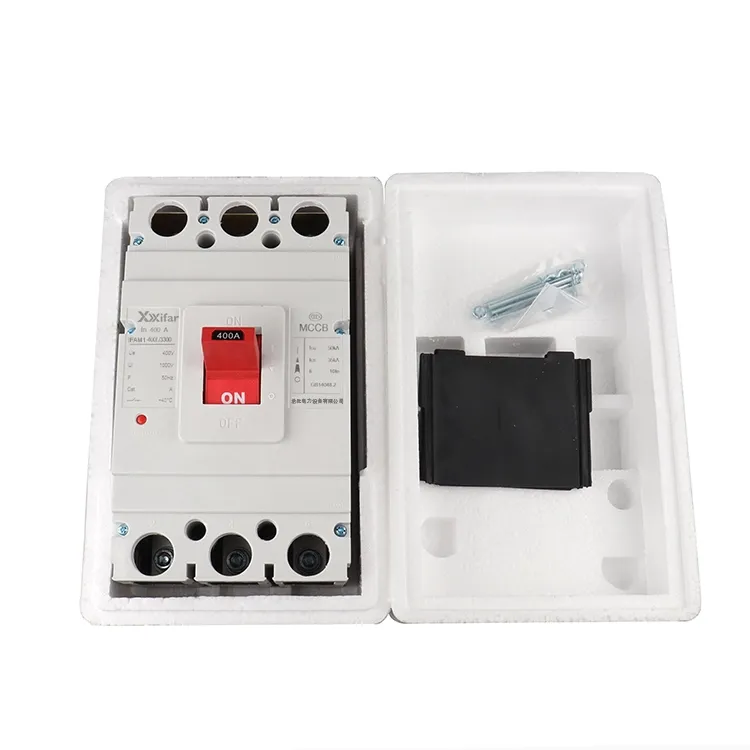

400a 3p Mccb Закрытый переключатель в литом корпусе

Выключатель в закрытом литом корпусе 400a 3p mccb представляет собой тип выключателя с литым изолирующим корпусом и воздушной изоляцией. Он обычно устанавливается и применяется в распределительных системах низкого напряжения для прерывания или изоляции как нормальных токов, так и токов повреждения в пределах номинального диапазона, что помогает защитить кабели и электрооборудование. Распространенные методы отключения выключателя в литом корпусе A 400a 3p mccb включают только магнитные, термомагнитные и электронные расцепители.

Расцепление только по магнитному принципу работает исключительно в условиях короткого замыкания. Другими словами, переключатель 400a 3p mccb в закрытом литом корпусе срабатывает только при возникновении неисправности, например, короткого замыкания. Этот тип часто используется в цепях нагревателей или в цепях двигателей, где уже предусмотрена отдельная защита от перегрузки.

Термомагнитные расцепители реагируют как на короткое замыкание, так и на продолжительное превышение тока. Если ток превышает 400 А в течение определенного периода времени или происходит короткое замыкание, 400-амперный 3-контактный выключатель mccb в закрытом литом корпусе сработает. Поскольку он сочетает в себе два механизма защиты, его иногда называют комбинированным или двойным отключением на выключателе в закрытом литом корпусе 400a 3p mccb, который обычно применяется в общем распределении электроэнергии.

Электронные расцепители представляют собой более совершенное и продуманное решение. С помощью этого типа можно регулировать такие параметры, как магнитный датчик, температурные настройки и задержку срабатывания, что делает переключатель 400a 3p mccb в закрытом литом корпусе подходящим для более широкого спектра применений. Однако такая дополнительная гибкость обычно обходится дороже.

В дополнение к этим типам существуют автоматические выключатели в литом корпусе, специально предназначенные для защиты двигателей. Для таких применений уставка магнитного расцепителя обычно выше, что более чем в десять раз превышает номинальный ток, так что автоматический выключатель в литом корпусе может выдерживать высокий пусковой ток во время запуска двигателя, не отключаясь без необходимости, обеспечивая при этом защиту в условиях неисправности.

Параметр переключателя в закрытом литом корпусе 400a 3p mccb:

Функции выключателя в закрытом литом корпусе 400a 3p mccb Аксессуары

Аксессуары расширяют и дополняют основные функции выключателя в литом корпусе 400a 3p mccb. Они добавляют параметры управления и улучшают функции защиты, что делают их неотъемлемой частью устройства. Обычные аксессуары для выключателя в закрытом литом корпусе 400a 3p mccb включают вспомогательные контакты, контакты сигнализации, шунтовые расцепители, расцепители минимального напряжения, моторные приводы и внешние поворотные ручки.

1) Вспомогательные контакты

Вспомогательные контакты в основном используются для указания того, открыт или закрыт закрытый переключатель 400a 3p mccb в литом корпусе, но они не показывают, произошло ли аварийное отключение. Они подключаются к цепи управления. Для автоматических выключателей в литом корпусе типоразмером 400 А и выше доступны конфигурации с двумя нормально разомкнутыми и двумя нормально замкнутыми контактами с тепловым током около 6 А. Для типоразмера 100 А обычно используется одинарный переключающий контакт, а для корпусов 225 А и 250 А используется мостовая контактная структура с обычным тепловым током около 3 А.

2) Контакты сигнализации

Контакты сигнализации предназначены для подачи сигнала при автоматическом срабатывании выключателя в литом корпусе 400a 3p mccb из-за таких неисправностей, как перегрузка, короткое замыкание или пониженное напряжение. Их рабочий ток обычно составляет 380 В переменного тока при 0,3 А или 220 В постоянного тока при 0,15 А, но обычно он не превышает 1 А. Однако тепловой ток обычно находится в диапазоне от 1 до 2,5 А.

3) Независимый расцепитель

Шунтирующий расцепитель позволяет удаленно открывать выключатель в литом корпусе 400a 3p mccb. Его рабочее напряжение может быть независимым от напряжения главной цепи. Он предназначен для кратковременного режима работы, и время включения катушки обычно не должно превышать одной секунды, в противном случае катушка может быть повреждена.

Для предотвращения перегорания катушки последовательно с катушкой расцепителя включается микровыключатель. Когда на катушку подается напряжение, якорь притягивается, что приводит к переходу микропереключателя из нормально закрытого в нормально разомкнутое состояние. Это прерывает цепь управления, поэтому даже если кнопка удерживается нажатой, катушка не останется под напряжением. Такая конструкция эффективно защищает катушку от перегрева. После того, как переключатель в литом корпусе 400a 3p mccb сбрасывается и снова замыкается, микропереключатель возвращается в нормально закрытое положение. Шунтовые расцепители доступны с различными управляющими напряжениями и частотами для различных применений.

4) Недостаточное напряжение

Расцепитель минимального напряжения используется для защиты цепей и силового оборудования от условий низкого напряжения. Его катушка подключена к стороне питания автоматического выключателя в литом корпусе, и выключатель может быть замкнут только тогда, когда катушка находится под напряжением. Если напряжение слишком низкое, закрытый переключатель в литом корпусе 400a 3p mccb не сможет замкнуться. Важно убедиться, что напряжение системы соответствует номинальному напряжению расцепителя минимального напряжения. Рабочий диапазон обычно составляет от 70% до 35% номинального напряжения. Эти устройства также доступны с различными номиналами напряжения и частотами для различных применений.

5) Механизм моторного привода

Моторные приводы используются для автоматического и дистанционного включения и отключения автоматических выключателей. Существует два основных типа: моторные и электромагнитные. Механизмы с электроприводом обычно используются для автоматических выключателей в литом корпусе с типоразмером 400 А и выше, тогда как электромагнитные приводы больше подходят для автоматических выключателей с номиналом 225 А и ниже.
