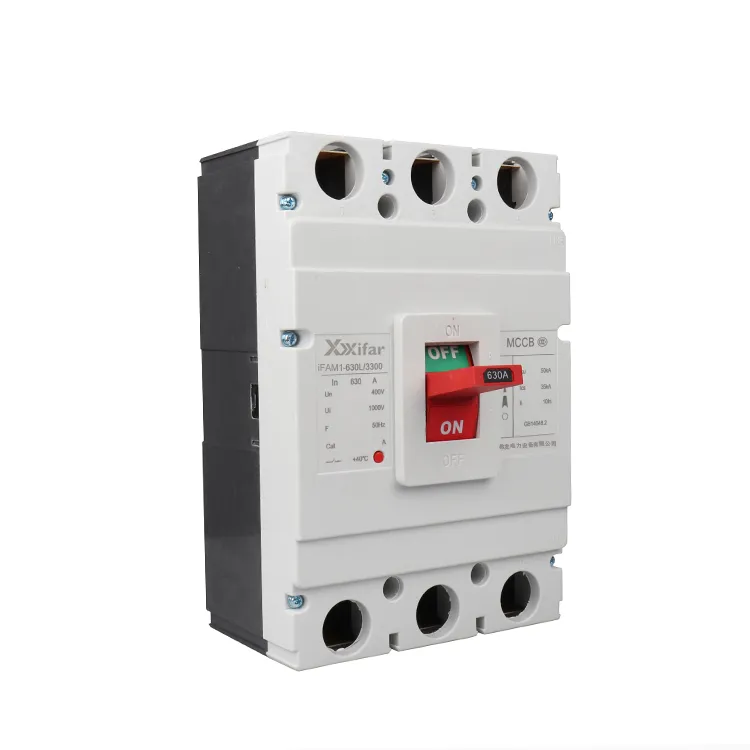

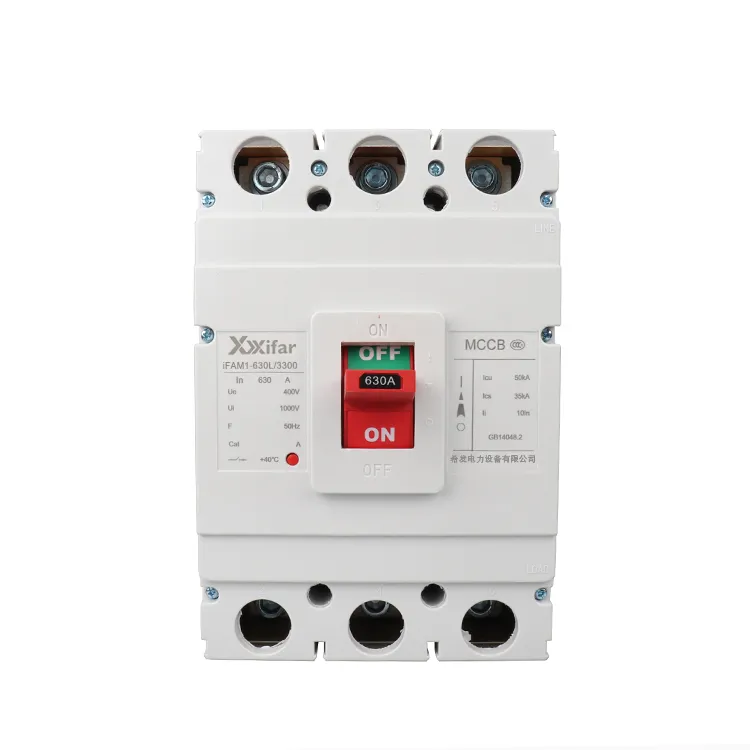

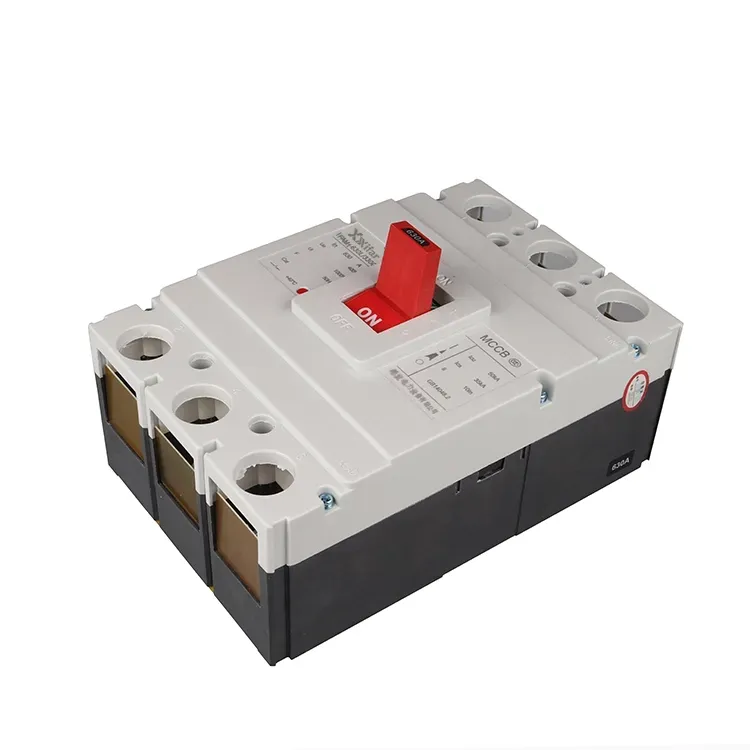

630a 3-контактный термомагнитный автоматический выключатель в литом корпусе

Термомагнитный автоматический выключатель в литом корпусе 630a 3p является важным и важным защитным устройством, используемым в системах распределения электроэнергии низкого напряжения. Он имеет полностью закрытый изолирующий корпус, в котором MCCB объединяет основные компоненты, включая контактную систему, устройство гашения дуги и механизм отключения, в компактную конструкцию.

Поскольку термомагнитный автоматический выключатель в литом корпусе 630a 3p спроектирован как герметичный блок, как правило, не предназначен для разборки или ремонта. Он широко применяется в промышленных и коммерческих установках для обеспечения защиты в цепях средней и малой мощности, обычно выступая в качестве устройств защиты ветвей или оконечных линий.

В категории автоматических выключателей автоматические выключатели в литом корпусе занимают промежуточное положение между воздушными автоматическими выключателями, которые обычно используются в качестве основных вводов в распределительных системах, и миниатюрными автоматическими выключателями, которые обычно используются в жилых домах и в легких условиях эксплуатации.

Типичные случаи применения термомагнитного автоматического выключателя в литом корпусе 630a 3p включают в себя схемы защиты двигателя, распределительные щиты и линии электропитания для оборудования среднего размера.

Параметр термомагнитного выключателя в литом корпусе 630a 3p:

Термомагнитный автоматический выключатель в литом корпусе 630a 3p Функциональные характеристики

1. Защита от перегрузки:

В термомагнитном выключателе в литом корпусе 630a 3p защита от перегрузки также называется долговременной защитой. Защита от перегрузки основана на термической деформации биметаллической полосы. Время отключения соответствует обратнозависимой временной характеристике: более высокий ток приводит к более быстрому отключению. Это защищает проводники и оборудование от перегрева в условиях длительной перегрузки.

2. Защита от короткого замыкания

Проще говоря, защита от короткого замыкания реализуется с помощью мгновенной защиты в термомагнитном выключателе в литом корпусе 630a 3p. Магнитный расцепитель обеспечивает мгновенную защиту. Когда ток превышает номинальное значение примерно в 8–12 раз, термомагнитный автоматический выключатель в литом корпусе срабатывает в течение половины цикла промышленной частоты, что составляет около 10 мс. Это гарантирует, что прерывание произойдет до того, как ток короткого замыкания достигнет своего пика.

3. Защита от пониженного напряжения

При установленном расцепителе минимального напряжения срабатывание происходит, если напряжение падает ниже 70 % номинального значения в течение более 1 секунды. Мгновенное отключение происходит, если напряжение падает ниже 35% номинального значения. Эта функция помогает предотвратить повреждение двигателей, вызванное работой при низком напряжении.

4. Защита от утечки на землю

Термомагнитные выключатели в литом корпусе 630a 3p со встроенными модулями электронной защиты могут обнаруживать остаточный ток через трансформатор тока нулевой последовательности.  Отключение происходит, если модуль утечки обнаруживает ток более 30 мА для индивидуальной защиты и 300 мА для противопожарной защиты. Время срабатывания обычно не превышает 0,1 секунды.
