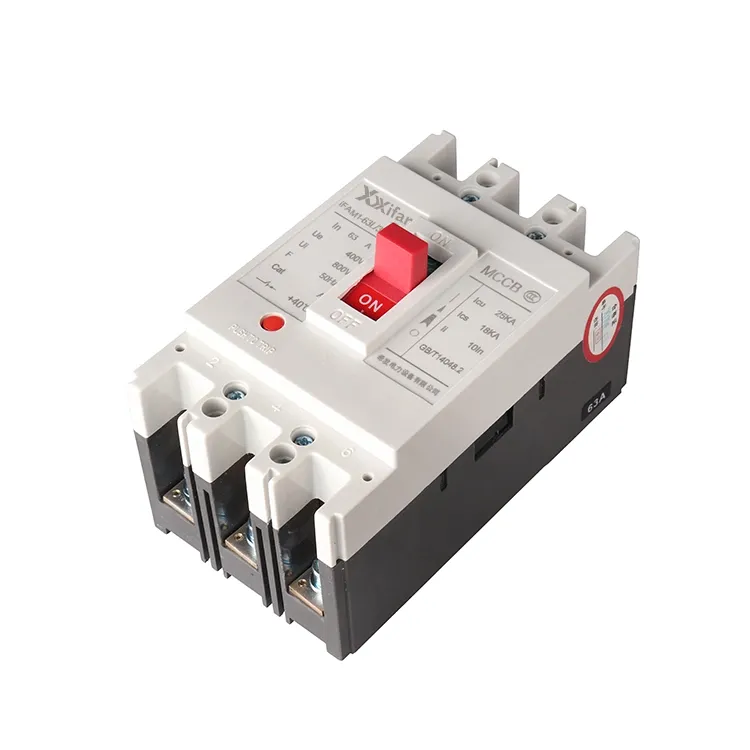

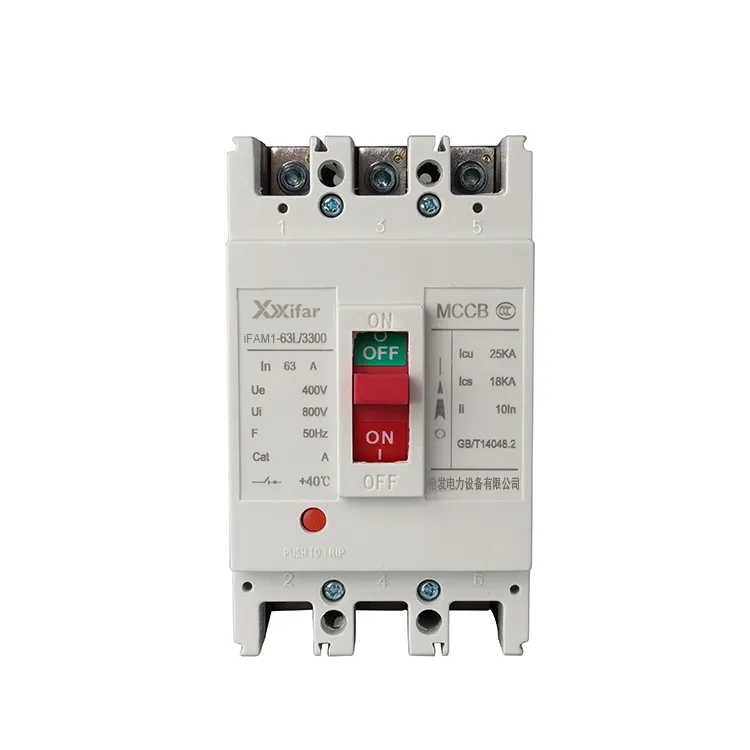

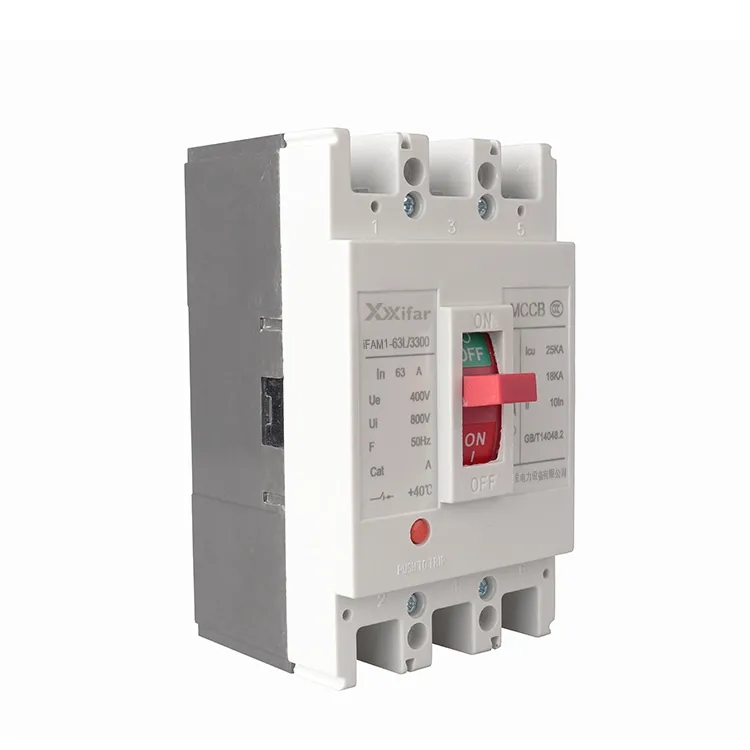

63a 3p Автоматический выключатель в литом корпусе

Принципы работы автоматических выключателей в литом корпусе 63a 3p

(1) Измерение тока и прерывание

Внутри автоматического выключателя в литом корпусе 63a 3p чувствительный элемент контролирует ток, протекающий через цепь. Когда ток превышает заданный уровень, создается магнитная сила, которая приводит в действие механизм отключения. Он вызывает быстрое размыкание контактов и разрыв цепи, основанный на принципе электромагнитного действия.

(2) Тепловая защита

В условиях перегрузки термоэлемент автоматического выключателя в литом корпусе 63а 3п нагревается. Биметаллическая полоса сгибается при повышении температуры, что, в свою очередь, освобождает механизм отключения и разъединяет главную цепь. Это предотвращает перегрев и снижает риск возгорания, вызванного длительной перегрузкой по току.

(3) Пониженное напряжение и шунтовое расцепление

При падении напряжения питания ниже определенного уровня якорь в расцепителе минимального напряжения выпадает, приводя в действие механизм отключения и размыкая цепь. Кроме того, когда на шунтирующий расцепитель подается напряжение, его якорь втягивается и также активирует тот же механизм отключения, разъединяя главную цепь.

Основные функции автоматических выключателей в литом корпусе 63a 3p

(1) Защита от короткого замыкания

В случае короткого замыкания ток резко возрастает до очень высокого значения. Автоматический выключатель в литом корпусе 63a 3p срабатывает почти мгновенно, размыкая цепь и защищая оборудование от серьезного электрического напряжения.

(2) Защита от перегрузки

Если ток нагрузки превышает номинальное значение в течение определенного периода времени, автоматический выключатель в литом корпусе 63a 3p отключится автоматически. Это помогает предотвратить перегрев и повреждение проводки и подключенного оборудования.

(3) Автоматическое отключение

При возникновении неисправности автоматический выключатель в литом корпусе 63a 3p может отключить электропитание без ручного вмешательства. Более того, эта функция играет важную роль в обеспечении безопасности как оборудования, так и персонала в электрической системе.

Автоматический выключатель в литом корпусе 63a 3p Параметр:

Разница между автоматическим выключателем в литом корпусе 63a 3p и миниатюрными автоматическими выключателями

1. Отключающая способность при коротком замыкании:

Существует явная разница в способности прерывания неисправности. Автоматические выключатели в литом корпусе 63a 3p обычно обеспечивают предельную отключающую способность от 36 кА до 120 кА при 400 В, тогда как миниатюрные автоматические выключатели 63a 3p обычно рассчитаны на ток от 6 кА до 10 кА.

2. Возможность регулировки характеристик защиты:

При использовании MCCB 63a 3p защиту от перегрузки и короткого замыкания можно устанавливать независимо, а значения отключения можно регулировать вручную. Электронные расцепители могут обеспечить даже многоступенчатую защиту. Напротив, автоматический выключатель 63a 3p имеет фиксированные характеристики защиты, в которых используется комбинированный термомагнитный механизм со стандартными кривыми B, C или D, которые нельзя регулировать.

3. Монтаж и механическая прочность:

Автоматические выключатели в литом корпусе 63a 3p обычно крепятся с помощью болтов, чтобы обеспечить более надежное соединение. Это делает их подходящими для применения в условиях сильного тока и в средах с вибрацией. С другой стороны, автоматические выключатели 63a 3p предназначены для быстрой установки на стандартные DIN-рейки шириной 35 мм, что удобно, но обеспечивает меньшую механическую надежность.

4. Типичные применения:

63a 3p MCCB широко используются в промышленных системах распределения электроэнергии, защите двигателей и фидерных цепях на вторичном или третичном уровне. Однако 3-полюсные автоматические выключатели на 63 А в основном предназначены для конечных распределительных цепей, таких как освещение и розетки в жилых или коммерческих помещениях.
