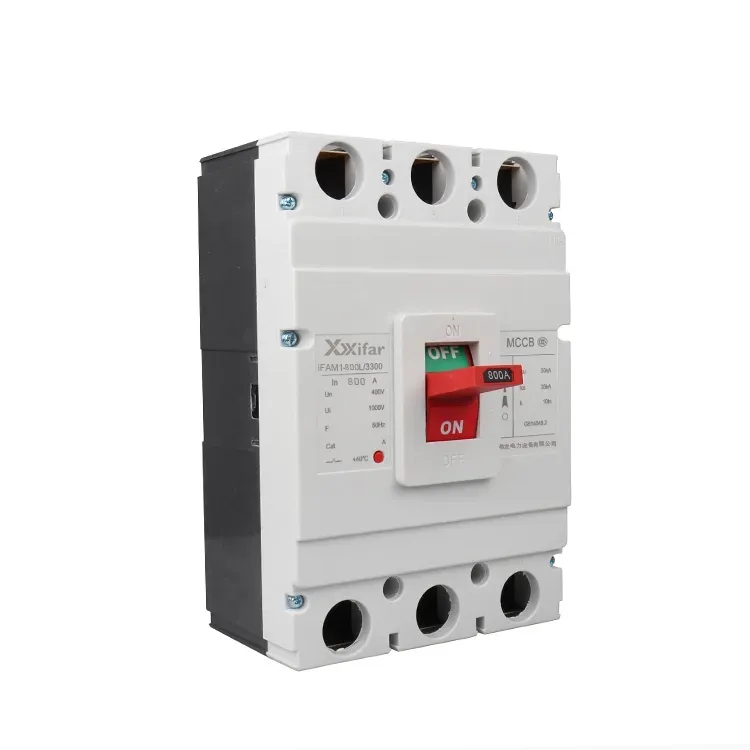

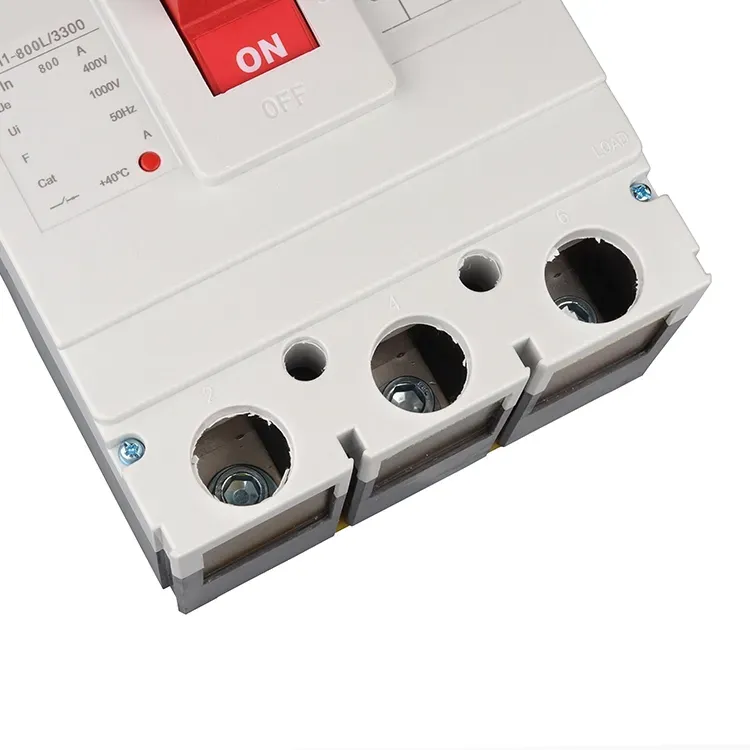

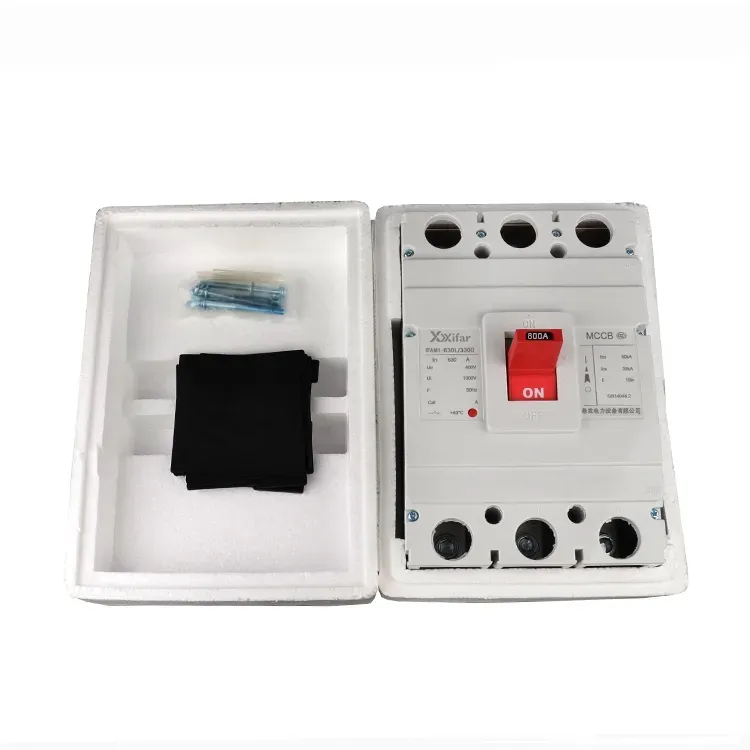

4-полюсный электрический выключатель Mcccb на 800 А в литом корпусе

4-полюсный электрический автоматический выключатель mccb в литом корпусе на 800 А может быть оснащен термомагнитным расцепителем или электронным расцепителем для удовлетворения различных потребностей клиента. Более того, блок расширения, такой как катушка отключения минимального напряжения, устройство остаточного тока и блок защиты двигателя, позволяет 4-полюсному электрическому выключателю mccb в литом корпусе на 800 А обеспечивать больше функций для удовлетворения требований применения. Функция защиты от введения показана ниже.

Функции защиты термомагнитных расцепителей:

1. Защита от перегрузки:

Когда ток в цепи превышает номинальное значение, биметаллическая полоска 4-полюсного электрического выключателя mccb в литом корпусе на 800 А нагревается и изгибается, что приводит в действие механизм отключения. Время срабатывания обратно пропорционально квадрату тока.

2. Защита от короткого замыкания:

В случае короткого замыкания высокий ток повреждения генерирует электромагнитную силу, которая приводит в действие механизм отключения практически мгновенно.

Таким образом, термомагнитные 4-полюсные автоматические выключатели 800 А обычно обеспечивают двухступенчатую защиту: защиту с длительной задержкой и мгновенную защиту. Его также называют неселективным типом.

Функции защиты электронных расцепителей

1. Защита от перегрузки:

Микропроцессор на 4-полюсном электрическом выключателе mccb в литом корпусе на 800 А постоянно контролирует и рассчитывает ток в цепи для обеспечения точной защиты.

2. Защита от короткого замыкания:

Заданная задержка на 4-полюсном электрическом выключателе mccb в литом корпусе на 800 А применяется в условиях короткого замыкания для достижения селективности.

3. Защита от короткого замыкания:

В условиях серьезного повреждения 4-полюсный электрический автоматический выключатель mccb в литом корпусе на 800 А срабатывает без задержки, изолируя цепь.

4. Защита от замыканий на землю:

Он предназначен для обнаружения и прерывания токов замыкания на землю в 4-полюсном электрическом выключателе mccb в литом корпусе на 800 А.

Таким образом, электронные 4-полюсные автоматические выключатели 800А обычно обеспечивают четырехступенчатую защиту: защиту с длительной задержкой, защиту с кратковременной задержкой, мгновенную защиту и защиту от замыкания на землю. Электронный автоматический выключатель 800A 4P также называется автоматическим выключателем селективного типа.

Дополнительные возможности защиты:

1. Защита от пониженного напряжения:

4-полюсные электрические автоматические выключатели mccb в литом корпусе на 800 А также могут быть оснащены расцепителем минимального напряжения, который автоматически отключает автоматический выключатель в литом корпусе на 800 А, когда напряжение питания падает ниже определенного порога.

2. Защита от остаточного тока:

Некоторые версии, например, с защитой от утечки, могут обнаруживать утечку на землю и обеспечивать защиту от поражения электрическим током.

3. Защита двигателя:

MCCB защиты двигателя специально разработаны для цепей двигателя и часто используют характеристики срабатывания типа D, чтобы выдерживать высокие пусковые токи во время запуска.

Параметр автоматического выключателя в литом корпусе 4-полюсного электрического mccb на 800 А:
