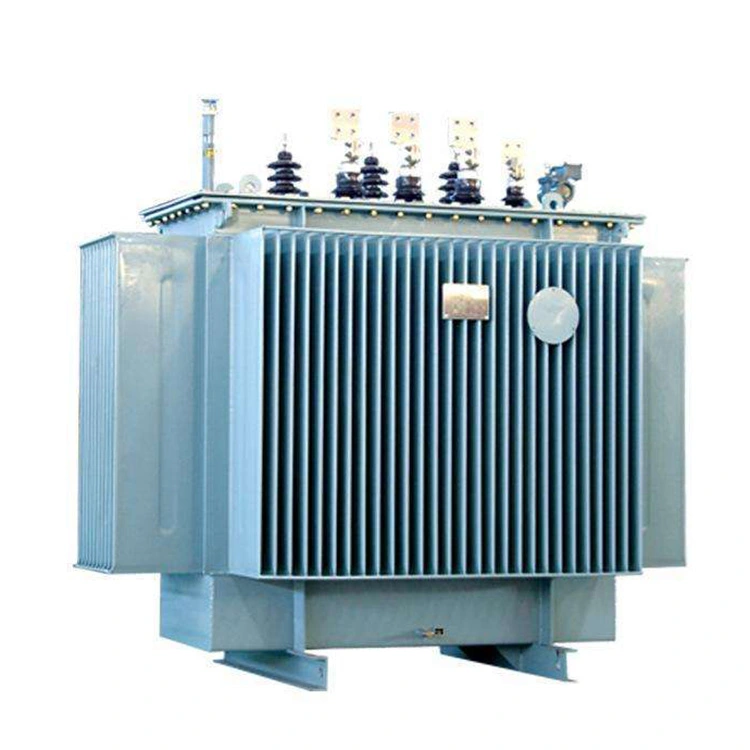

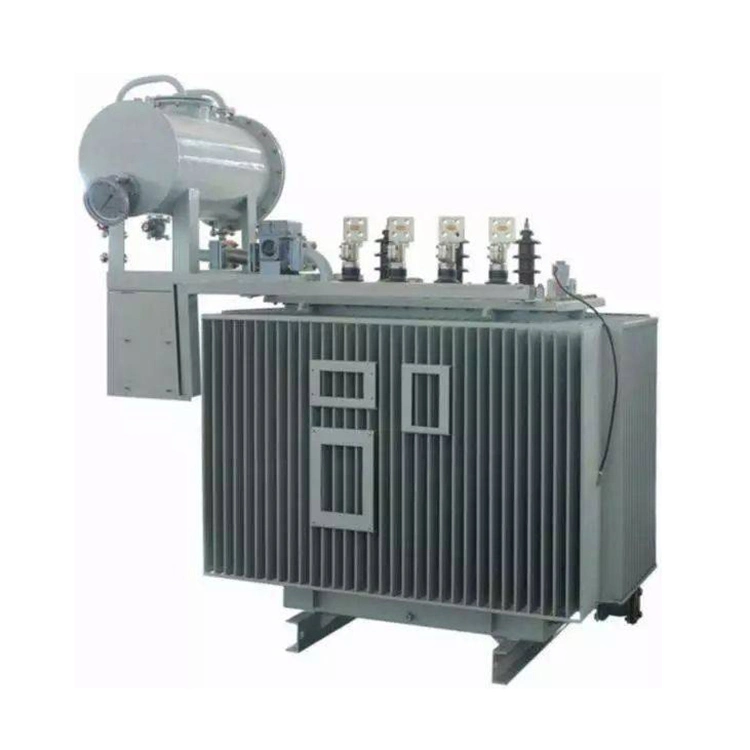

Масляный трансформатор от 11 кВ до 0,4 кВ, 800 кВА

Масляный трансформатор от 11 кВ до 0,4 кВ, 800 кВА — это устройство преобразования мощности, в котором используется изолирующее масло для контроля рабочей температуры и поддержания надежной работы. Активные части масляного трансформатора напряжением от 11 кВ до 0,4 кВ мощностью 800 кВА расположены внутри сварного стального резервуара, заполненного изолирующим маслом. Масло служит одновременно охлаждающей средой и электроизоляционной средой, что позволяет эффективно и безопасно отводить тепло, образующееся во время работы. В зависимости от методов охлаждения и номинальной мощности масляные трансформаторы обычно подразделяются на масляные трансформаторы с естественным охлаждением и масляные трансформаторы с принудительным воздушным охлаждением, которые также называются ONAN и ONAF соответственно.

Основные компоненты масляного трансформатора:

1. Магнитный сердечник

Магнитный сердечник обеспечивает путь для магнитного потока и образует центральную часть масляного трансформатора от 11 кВ до 0,4 кВ и мощностью 800 кВА. Он обеспечивает передачу электрической энергии между обмотками посредством электромагнитной индукции.

2. Обмотки

Обмотки создают магнитное поле, необходимое для преобразования напряжения. Они изготавливаются из проводящих катушек, намотанных вокруг сердечника, обмотки которого изолируются с помощью специализированных бумажных материалов и защитных изолирующих слоев. По мере увеличения рабочего напряжения применяется более толстая изоляция для обеспечения достаточной диэлектрической прочности и эксплуатационной безопасности.

3. Бак-трансформер

В баке трансформатора размещен сердечник и обмотки, обеспечивающие механическую защиту внутреннего узла. Втулки, установленные на баке, позволяют подключать обмотки к энергосистеме, сохраняя при этом надлежащую изоляцию. Радиаторы, прикрепленные к резервуару, увеличивают площадь внешней поверхности, что улучшает рассеивание тепла и повышает эффективность охлаждения.

4. Изоляционное масло

Изоляционное масло заполняет внутреннюю часть бака и выполняет две важные функции. Он обеспечивает электрическую изоляцию между компонентами, находящимися под напряжением, и действует как охлаждающая среда. Во время работы масло циркулирует естественным путем или через вспомогательные каналы вокруг обмоток и узла сердечника. Он отводит тепло от горячих точек и передает его в бак и радиаторы, где оно выбрасывается в окружающую среду.

Техническая спецификация:

Ключевые преимущества масляных трансформаторов

1. Отличные изоляционные характеристики

Масляные трансформаторы от 11 кВ до 0,4 кВ и мощностью 800 кВА обеспечивают превосходную электрическую изоляцию благодаря высокой диэлектрической прочности изолирующего масла. Масло также обеспечивает эффективный отвод тепла. Это делает масляные трансформаторы хорошо подходящими для приложений высокого напряжения и большой мощности. Масляные трансформаторы от 11 кВ до 0,4 кВ и мощностью 800 кВА широко используются в сетях электропередачи, на промышленных объектах и ​​подстанциях, где требуется надежная работа в сложных электрических условиях.

2. Эффективное охлаждение и длительный срок службы.

Охлаждающая способность изоляционного масла помогает поддерживать стабильную рабочую температуру даже в условиях тяжелых нагрузок. По сравнению с трансформаторами сухого типа, она позволяет масляным трансформаторам более эффективно выдерживать устойчивые перегрузки и способствует увеличению срока службы. При правильном обслуживании многие масляные трансформаторы служат в течение двух-трех десятилетий.

3. Экономически эффективное решение

При той же номинальной мощности масляные трансформаторы, как правило, более экономичны в производстве, чем трансформаторы с литой изоляцией. Их более низкая первоначальная инвестиционная стоимость делает их привлекательным выбором для коммунальных предприятий, промышленных проектов и развития инфраструктуры, стремящихся найти баланс между производительностью и бюджетом.

4. Надежная работа в суровых условиях.

Масляные трансформаторы от 11 кВ до 0,4 кВ и мощностью 800 кВА предназначены для надежной работы в сложных условиях эксплуатации, включая зоны с высокими температурами окружающей среды и пыльной средой. Их прочная конструкция и высокая устойчивость к внешним воздействиям помогают обеспечить стабильное и надежное распределение электроэнергии в сложных условиях.
