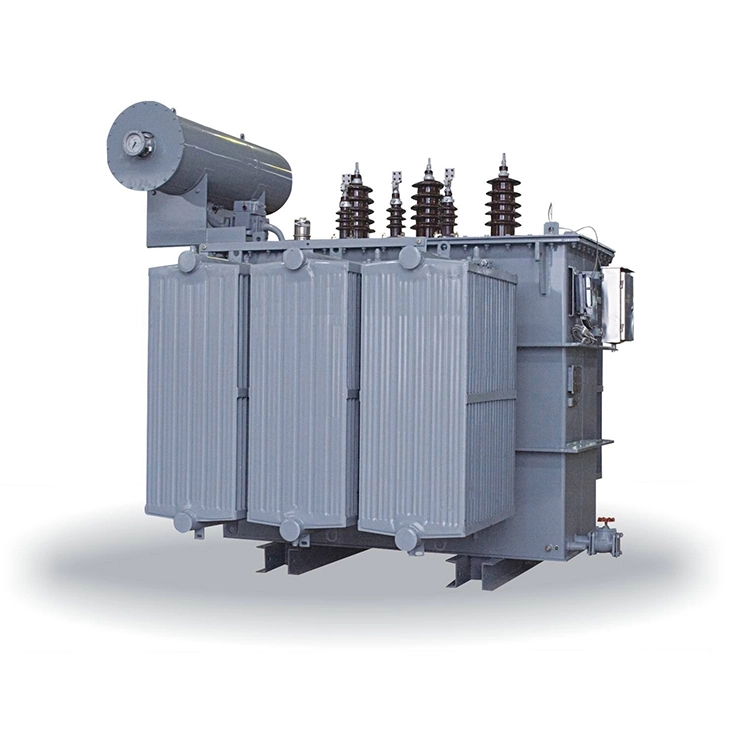

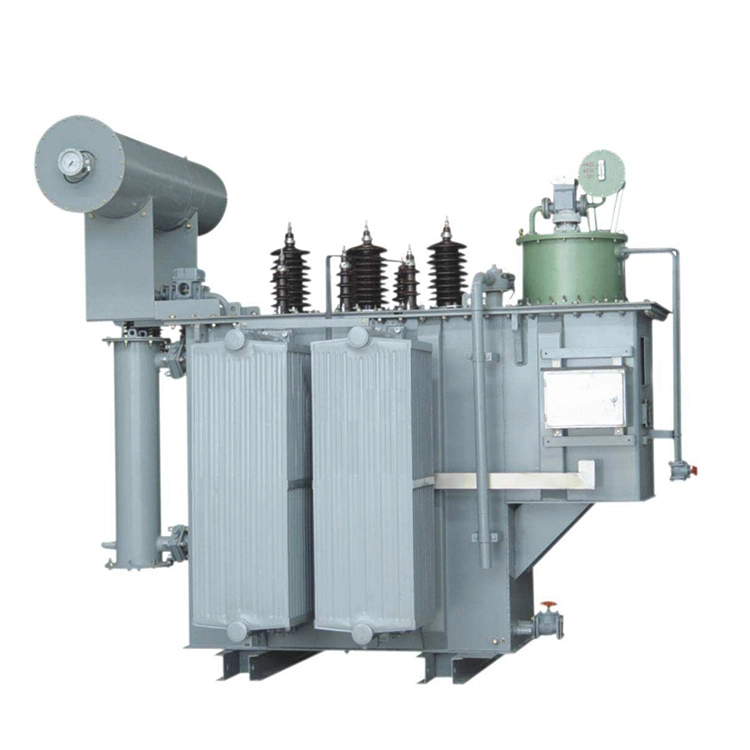

Масляный трансформатор S9 11 кВ, 33 кВ, 50/60 Гц, 5000 кВА изготовлен из высококачественной холоднокатаной кремниевой стали с ориентированной зернистой структурой для достижения превосходных магнитных характеристик. В сердцевине используется многоступенчатая конструкция соединения под углом с оптимизированной структурой поперечного сечения, которая помогает повысить эффективность и снизить потери. Во время производства используется современное режущее оборудование, обеспечивающее точную обработку и строгий контроль за заусенцами. Система обмотки и структура изоляции разработаны с использованием усовершенствованных концепций проектирования, которые улучшают электрические характеристики, повышают устойчивость к короткому замыканию и уменьшают потери как на холостом ходу, так и при нагрузке.
|
Название продукта |
S9 11кв 33кв 50/60Гц 5000ква масляный трансформатор |
|
|
Тип трансформатора |
Масляный силовой трансформатор |
|
|
Номинальная мощность |
5000 кВА или 5 мВА |
|
|
Номинальная частота |
50 Гц или 60 Гц |
|
|
Коэффициент напряжения |
33 кВ / 11 кВ |
|
|
Уровень изоляции |
AC 70 кВ/ LI 170 кВ BIL |
|
|
Векторная группа |
Ярд11 |
|
|
Нажмите чейнджер |
Тип |
Устройство смены ответвлений в автономном/онлайн режиме |
|
Диапазон |
±2*2,5%;±3*2,5% |
|
|
Нет потери нагрузки |
5,40 кВт± 15 % |
|
|
Потеря нагрузки при 75 ℃ |
33,03 кВт± 15% |
|
|
Импеданс |
7%±10% |
|
1. Масляный трансформатор 11 кВ, 33 кВ, 50/60 Гц, 5000 кВА отличается высокой эксплуатационной надежностью, улучшенными техническими характеристиками и хорошо сбалансированной экономической эффективностью.
2. В сердечнике используется ступенчатая трехсекционная конструкция соединения со специальной обработкой поверхности для минимизации потерь энергии и рабочего шума.
3. Улучшенное расположение обмотки в сочетании с оптимизированными каналами циркуляции масла и улучшенной конструкцией изоляции повышает механическую прочность и устойчивость к нагрузкам при коротком замыкании.
4. Сердечник масляного трансформатора 11 кВ, 33 кВ, 50/60 Гц, 5000 кВА изготовлен из пластин холоднокатаной кремнистой стали, а обмотки изготовлены из бескислородной меди высокой чистоты. Продукт разработан с использованием проверенных инженерных принципов и передовых технологий производства.
5. Каждый процесс проектирования и производства проверяется посредством комплексных типовых испытаний для обеспечения стабильного качества и производительности.
6. Доступны услуги по индивидуальному проектированию и производству для удовлетворения конкретных требований проекта. Масляный трансформатор s 911 кВ, 33 кВ, 50/60 Гц, 5000 кВА подходит для сетей передачи и распределения электроэнергии, промышленных объектов, горнодобывающих предприятий, коммунальных подстанций, а также для широкого спектра коммерческих и конечных пользовательских применений.
