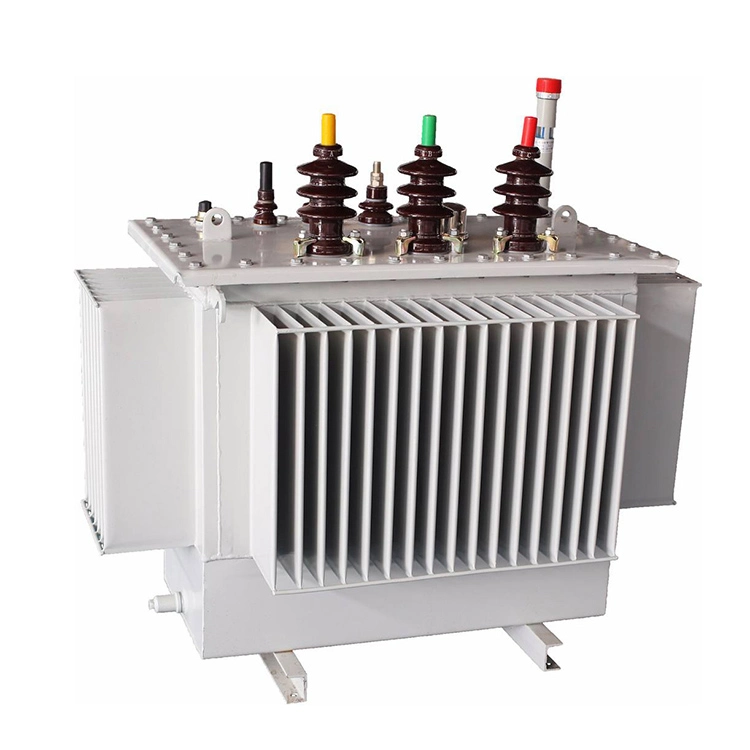

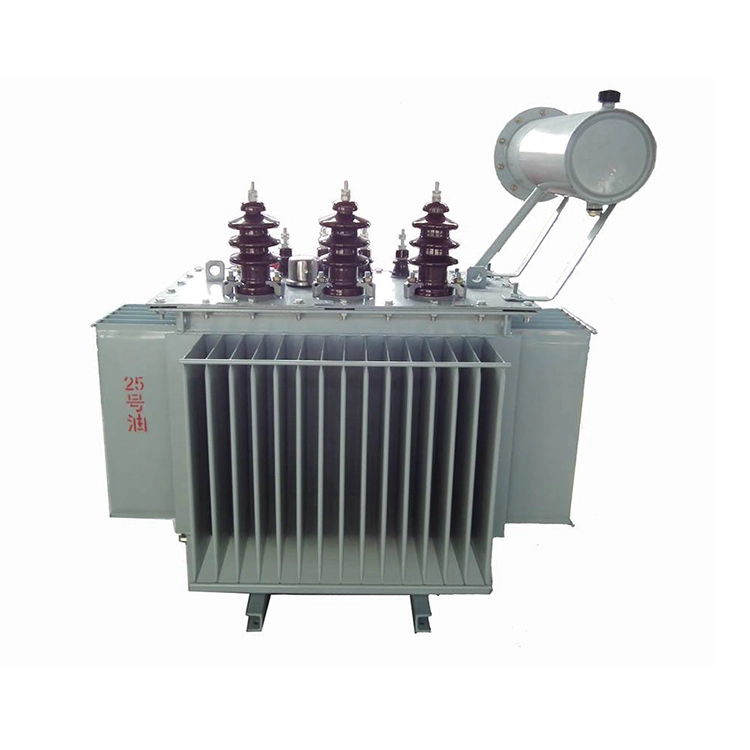

Маслонаполненный электрический трансформатор с низкими потерями мощностью 160 кВА

Функциональные особенности силовых масляных трансформаторов с малыми потерями:

1. Низкий уровень шума. Маслонаполненный электрический трансформатор с низкими потерями мощностью 160 кВА имеет компактную конструкцию, в нем используются новые материалы и передовые производственные процессы для эффективного снижения рабочего шума. Он спроектирован без расширителя, что приводит к меньшей общей высоте по сравнению с обычными агрегатами того же класса.

2. Усовершенствованный процесс вакуумного заполнения. В процессе герметизации применяется метод вакуумного заполнения маслом для полного удаления влаги внутри бака трансформатора. После герметизации внутренние компоненты не подвергаются воздействию воздуха. Это эффективно предотвращает попадание кислорода и влаги в блок, что в противном случае могло бы привести к ухудшению характеристик изоляции, что включает старение изоляционных материалов и диэлектрического масла.

3. Увеличенный и надежный срок службы. Крышка бака и фланец бака полностью герметичных маслонаполненных электрических трансформаторов с низкими потерями мощностью 160 кВА соединяются с помощью болтов или сварной конструкции. Такая конструкция полностью изолирует изоляционное масло от контакта с воздухом, что предотвращает впитывание влаги изоляцией. В результате скорость старения изоляции значительно снижается, что значительно продлевает срок службы маслонаполненного электрического трансформатора с низкими потерями мощностью 160 кВА.

4. Компактный размер и эстетичный внешний вид: В маслонаполненном баке электрического трансформатора с низкими потерями мощностью 160 кВА используются охлаждающие панели с гофрированными ребрами. Эти панели приспосабливаются к изменениям объема масла, вызванным колебаниями температуры, за счет их упругого расширения и сжатия. Гофрированная конструкция резервуара имеет привлекательную, компактную форму и требует меньше места для установки.

Техническая спецификация:

Ключевые моменты ежедневного технического обслуживания масляных трансформаторов

1. Проверка и техническое обслуживание уровня масла.

А. Уровень масла должен поддерживаться в пределах от одной четверти до трех четвертей шкалы указателя уровня масла. Слишком низкий уровень масла может привести к недостаточной изоляции или перегреву. Слишком высокий уровень масла может привести к ненормальному давлению масла.

Б. Метод проверки включает наблюдение за уровнем масла через прозрачный указатель уровня масла или магнитный указатель уровня масла. Проверка маслонаполненного электрического трансформатора с низкими потерями мощностью 160 кВА должна проводиться при отключении электроэнергии и стабильной температуре масла. Зимой уровень масла может упасть на пять-десять процентов.

2. Проверка качества масла и его замена.

А. Отбор проб для тестирования должен проводиться не реже одного раза в год. В ходе испытания измеряется напряжение пробоя, которое должно составлять не менее 35 киловольт, содержание влаги не должно превышать 20 частей на миллион и кислотное число не должно превышать 0,1 миллиграмм КОН на грамм. Если эти значения превышают указанные пределы, масло необходимо отфильтровать или заменить.

B. Цикл замены масла обычно составляет от восьми до десяти лет и может корректироваться в зависимости от конкретной операционной среды.

3. Мониторинг температуры

А. Температура верхнего масла не должна превышать 85 градусов Цельсия при естественном охлаждении или 95 градусов Цельсия при принудительном охлаждении. Предел повышения температуры составляет 55 Кельвинов.

Б. Пыль и мусор на поверхности радиатора необходимо регулярно очищать для обеспечения надлежащей вентиляции.
