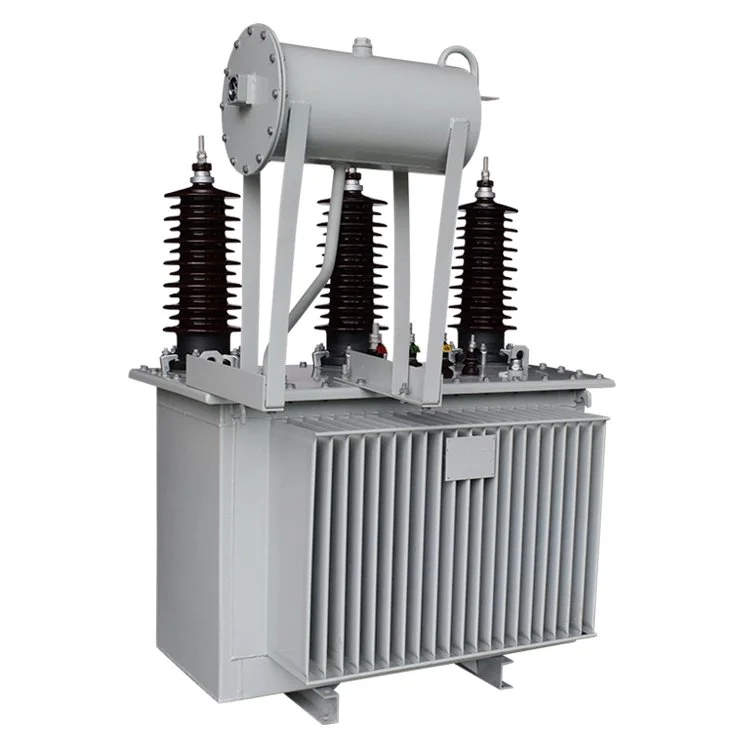

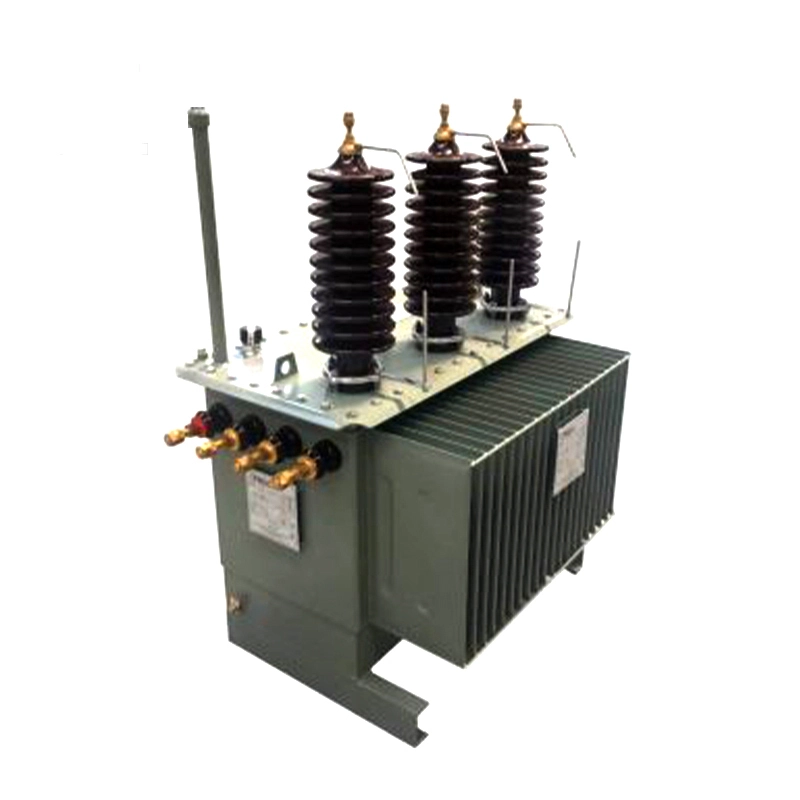

33кв 50ква двухобмоточный масляный трансформатор

Предпуско-наладочные испытания и испытания масляных трансформаторов 33 кВ, 50 кВА

1. Визуальный осмотр внешнего вида и структуры.

Должен быть проведен комплексный визуальный осмотр, чтобы убедиться, что двухобмоточный масляный трансформатор 33 кВ 50 кВА не имеет видимых повреждений, деформаций или утечек масла. Все внешние компоненты, включая бак, радиаторы, втулки и устройство сброса давления, должны быть проверены, чтобы убедиться, что они находятся в хорошем состоянии и правильно установлены. Все механические соединения должны быть проверены на герметичность. Кроме того, необходимо проверить систему заземления, чтобы убедиться, что она правильно установлена ​​и обеспечивает надежное заземление, что важно для эксплуатационной безопасности.

2. Испытание сопротивления изоляции

Испытание сопротивления изоляции является ключевым методом оценки состояния системы изоляции двухобмоточного масляного трансформатора напряжением 33 кВ 50 кВА. Мегомметр должен использоваться для измерения сопротивления изоляции между фазами, а также между каждой фазой и землей. Полученные значения необходимо сравнить со справочными данными, указанными производителем, чтобы подтвердить, что характеристики изоляции соответствуют требуемым стандартам.

3. Испытание коэффициента диэлектрических потерь

Испытание на диэлектрические потери, которое также называется тестом tan δ, используется для оценки проникновения влаги, старения изоляции или возможного частичного разряда в двухобмоточном масляном трансформаторе напряжением 33 кВ, мощностью 50 кВА. Измерив коэффициент диэлектрических потерь, можно более полно оценить состояние изоляционных материалов. Это испытание обычно проводится вместе с испытанием на сопротивление изоляции для получения более полной оценки состояния изоляции.

4. Проверка соотношения поворотов и векторной группы

Коэффициент витков трансформатора должен быть проверен на предмет соответствия проектным спецификациям, что включает подтверждение правильного соотношения между обмотками первичного и вторичного напряжения двухобмоточных масляных трансформаторов 33 кВ, 50 кВА. При этом должна быть проверена векторная группа на предмет правильного смещения фаз и правильного подключения трехфазных обмоток в соответствии с требованиями энергосистемы.

5. Тест без нагрузки

Испытание на холостом ходу проводится с двухобмоточным масляным трансформатором напряжением 33 кВ и мощностью 50 кВА, на который подается напряжение на первичной стороне, в то время как вторичная сторона остается разомкнутой. Целью является измерение тока холостого хода и потерь без нагрузки. Этот тест дает важную информацию о качестве сердечника, распределении магнитного потока и симметрии обмотки. Это также помогает выявить возможные неисправности в магнитной цепи.

6. Испытание на короткое замыкание

Во время испытания на короткое замыкание на первичную обмотку напряжения подается пониженное напряжение, в то время как вторичная обмотка напряжения закорачивается, что позволяет измерить полное сопротивление короткого замыкания и потери в нагрузке. Испытание предоставляет ценные данные о характеристиках двухобмоточного масляного трансформатора напряжением 33 кВ и мощностью 50 кВА в условиях нагрузки, включая термическое поведение, устойчивость к короткому замыканию и механическую прочность обмоток.

7. Анализ качества масла и проверка уровня масла.

Для двухобмоточных масляных трансформаторов мощностью 33 кВ и 50 кВА состояние изолирующего масла напрямую влияет на эксплуатационные характеристики и срок службы. Перед вводом в эксплуатацию необходимо отобрать пробы масла для лабораторного анализа для проверки таких параметров, как содержание влаги, кислотность и уровень примесей. Все результаты должны соответствовать применимым стандартам. Кроме того, необходимо проверить уровень масла внутри бака, чтобы убедиться, что он находится в требуемом диапазоне, гарантируя эффективное охлаждение и изоляцию во время работы.

Таким образом, перед вводом в эксплуатацию двухобмоточного масляного трансформатора мощностью 33 кВ и мощностью 50 кВА необходимо провести серию строгих проверок и испытаний. Эти процедуры обеспечивают стабильную работу, эксплуатационную безопасность и долгосрочную надежность. Надлежащие предпусковые испытания не только снижают риск потенциальных сбоев, но также обеспечивают прочную основу для безопасной и эффективной долгосрочной эксплуатации двухобмоточного масляного трансформатора 33 кВ 50 кВА.

Техническая спецификация:
