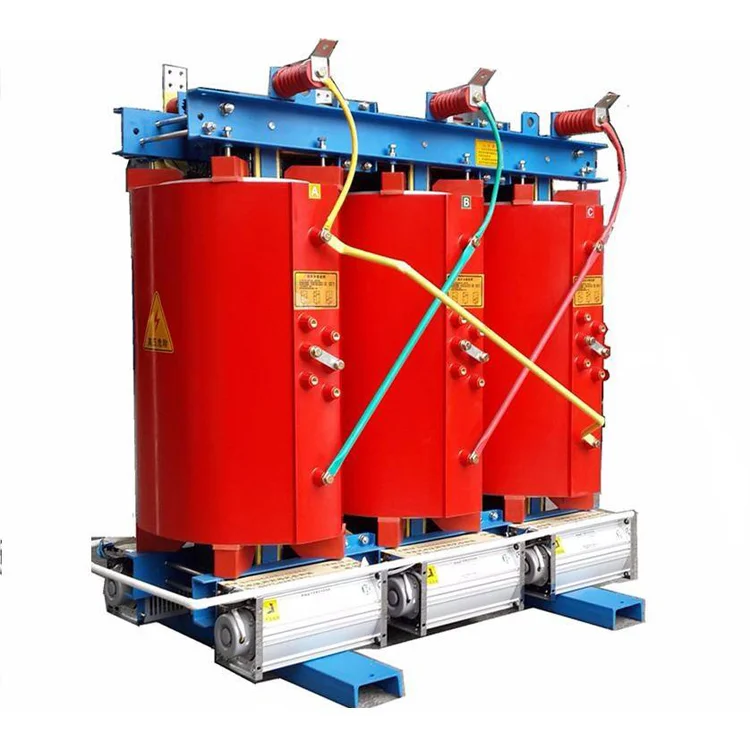

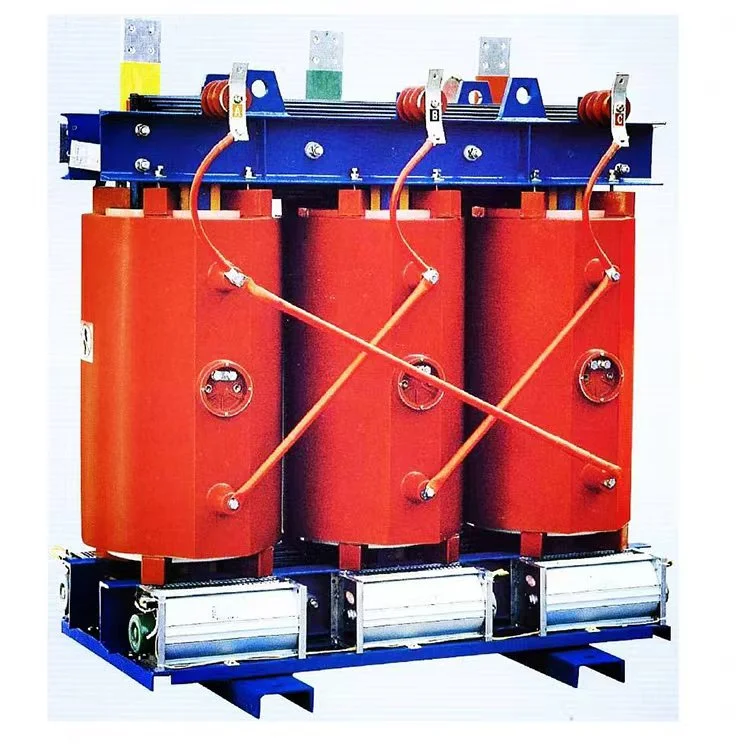

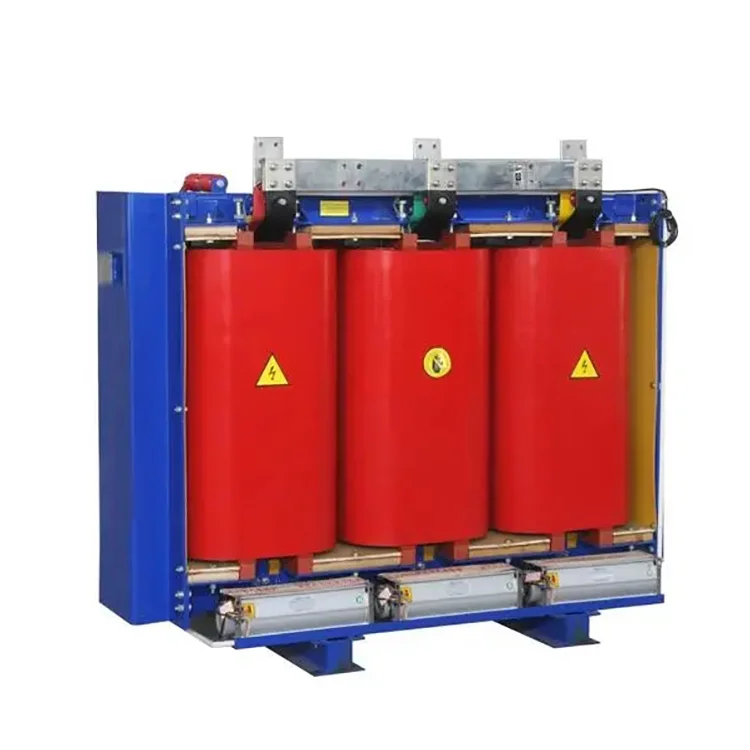

Трансформаторы сухого типа с литой изоляцией 11 кВ, 415 В, 1600 кВА не используют жидкие охлаждающие среды, такие как минеральное масло. Вместо этого обмотки и сердечник трансформаторов сухого типа либо непосредственно подвергаются воздействию воздуха, либо заключены в твердые изолирующие материалы, такие как смола.
Эта конструкция обладает такими преимуществами, как огнестойкость, взрывобезопасность и экологичность, что делает ее особенно подходящей для мест с высокими требованиями безопасности, таких как высотные здания, метро, больницы и центры обработки данных.
1. Высокая безопасность: без использования легковоспламеняющегося масла трансформаторы сухого типа с литой изоляцией 11 кВ, 415 В, 1600 кВА хорошо работают в пожароопасных средах и не выделяют токсичных газов.
2. Экологичность: трансформатор сухого типа с литой изоляцией 11 кВ, 415 В, 1600 кВА не требует утилизации отработанного масла, что снижает воздействие на окружающую среду.
3. Низкие эксплуатационные расходы: трансформатор сухого типа не требует регулярных проверок уровня масла или замены масла, что снижает затраты на техническое обслуживание.
4. Адаптивность: идеально подходит для использования внутри помещений и на подстанциях; обычно уровень защиты составляет IP20 для общего применения внутри помещений.
5. Гибкое охлаждение: распространенные методы включают естественное воздушное охлаждение (AN) и принудительное воздушное охлаждение (AF), которые могут автоматически переключаться в зависимости от нагрузки.
Типичные характеристики включают первичное напряжение, вторичное напряжение, отсутствие потерь нагрузки, потерю нагрузки, частоту, тип обмотки и количество фаз. Например, сухой трансформатор с литой изоляцией 11 кВ, 415 В, 1600 кВА является распространенной моделью в распределительных системах. Отсутствие нагрузки и потери нагрузки напрямую влияют на эффективность работы и бюджет. Соображения выбора можно представить следующим образом:
1. Характеристики нагрузки: выберите подходящую мощность и метод охлаждения в зависимости от фактических требований к нагрузке.
2. Условия установки: Обеспечьте хорошую вентиляцию и избегайте высоких температур и влажности, которые могут повлиять на производительность.
3. Стандарты энергоэффективности: следите за отсутствием нагрузки и потерями нагрузки, а также за вариантами моделей, соответствующих стандартам эффективности, для сокращения эксплуатационных расходов.
4. Особенности защиты: такие устройства, как термостаты и регуляторы температуры, помогают предотвратить повреждение от перегрева.
|
Имя |
11кв 415в 1600 кВА трансформатор сухого типа из литой смолы |
|
Номинальная мощность |
1600 ква |
|
Номинальная частота |
50 Гц или 60 Гц |
|
Коэффициент напряжения |
11/0,415 кВ |
|
Диапазон нажатия |
±2 × 2,5% |
|
Векторная группа |
Дин11 или Yyn0 |
|
Потери на холостом ходу (P0) |
от 1760 до 2205 Вт |
|
Потеря нагрузки (Pk) при 120 °C |
от 9690 до 11144 Вт |
|
Импедансное напряжение (Великобритания) |
4% или 6% |
|
Класс изоляции |
КЛАСС F или H |
Степень защиты IP21
Трансформаторный сердечник
Обмотка трансформатора
