Принцип работы силового трансформатора сухого типа SCB9 1600 кВА 10 кВ основан на законе электромагнитной индукции. Когда переменный ток протекает через первичную обмотку трансформатора, он создает изменяющееся магнитное поле в железном сердечнике. Согласно закону электромагнитной индукции Фарадея, это изменяющееся магнитное поле индуцирует электродвижущую силу (ЭДС) во вторичной обмотке, тем самым осуществляя преобразование напряжения. Конкретно:
Ток первичной обмотки создает магнитное поле: когда ток течет через первичную обмотку, он создает переменное магнитное поле, которое создает магнитный поток внутри железного сердечника.
Магнитный поток индуцирует напряжение во вторичной обмотке: этот магнитный поток передается на вторичную обмотку через железный сердечник, создавая электродвижущую силу во вторичной обмотке, которая, в свою очередь, создает выходное напряжение.
Преобразование напряжения: регулируя соотношение витков между первичной и вторичной обмотками, можно добиться различных преобразований напряжения. В силовом трансформаторе сухого типа SCB9 мощностью 1600 кВА, напряжением 10 кВ коэффициент трансформации фиксирован. Проектировщик определит соответствующий коэффициент трансформации на основе мощности и первичного напряжения.
Принцип отвода тепла: поскольку в силовом трансформаторе сухого типа SCB9 мощностью 1600 кВА и напряжением 10 кВ не используется масло в качестве охлаждающей среды, для отвода тепла от обмоток и железного сердечника используется циркуляция воздуха. По этой причине силовые трансформаторы сухого типа SCB9 мощностью 1600 кВА и напряжением 10 кВ обычно имеют вентиляционные отверстия и охлаждающие ребра, обеспечивающие рассеивание тепла за счет естественной конвекции воздуха.
|
Имя |

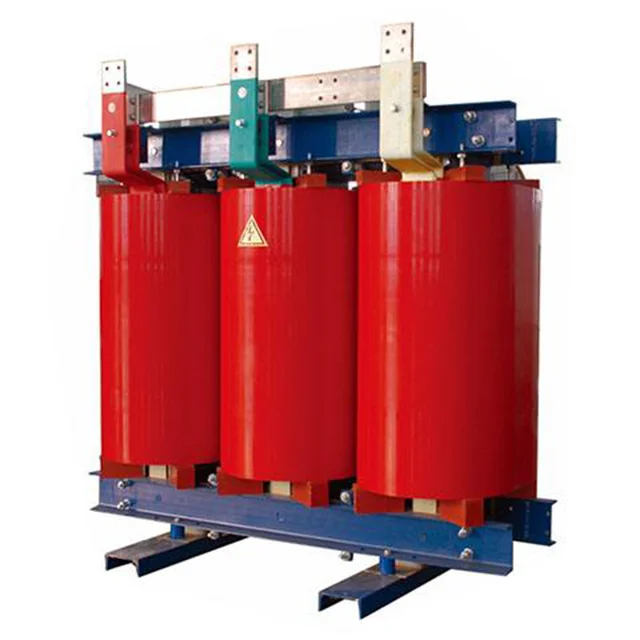

SCB9 1600 кВА 10 кВ силовой трансформатор сухого типа |
|
Номинальная мощность |
1600ква |
|
Первичное напряжение |
10КВ |
|
Вторичное напряжение |
0,4/0,415 кВ |
|
Изоляционный материал |
Литая смола |
|
Векторная группа |
Дин11 Ян0 |
|
Потери на холостом ходу (P0) |
1200±15% |
|
Потеря нагрузки (Pk) при 120 °C |
6200±15% |
|
Импедансное напряжение (Великобритания) |
4% |
|
Класс изоляции |
КЛАСС F или H |
|
Метод охлаждения |
ОНАФ ОНАФ |
|
Частичный разряд |
Менее 10 шт. |
|

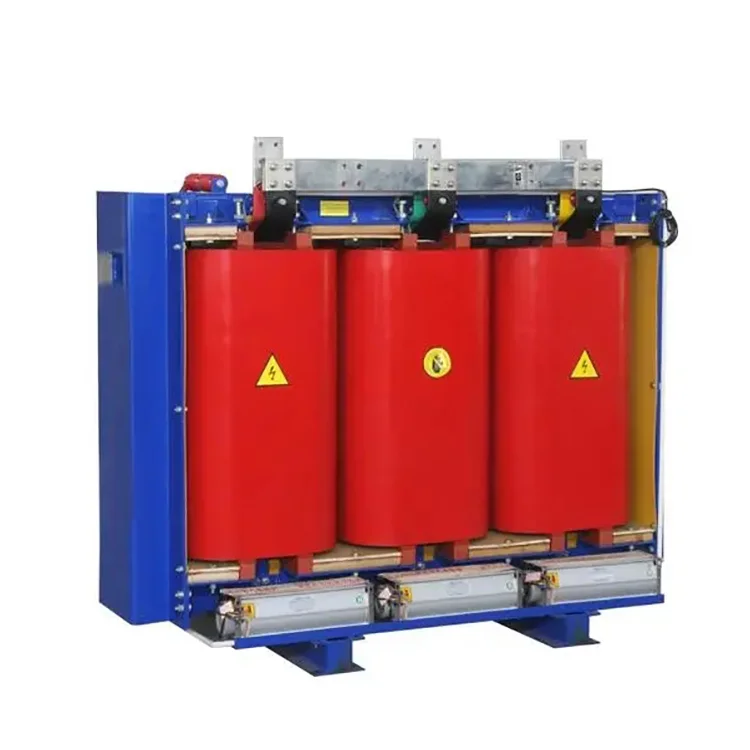

ограждение |
С (IP20, холоднокатаная сталь или нержавеющая сталь)/без |
За 20 лет опыта производства трансформаторов в Wenzhou Xifa Electrical Equipment Co., Ltd. у нас не было ни одного случая послепродажного обслуживания, вызванного проблемами с качеством. Пока трансформатор работает в нормальных условиях нагрузки, его срок службы составляет от 25 до 30 лет.
При условии отсутствия длительной перегрузки наш силовой трансформатор сухого типа SCB9 1600 кВА, 10 кВ имеет гарантийный срок 2 года. Если с трансформатором произойдет какая-либо нештатная ситуация, наши инженеры также доступны 24 часа в сутки, 7 дней в неделю, чтобы предоставить онлайн-консультационные услуги.
Степень защиты IP21
Трансформаторный сердечник

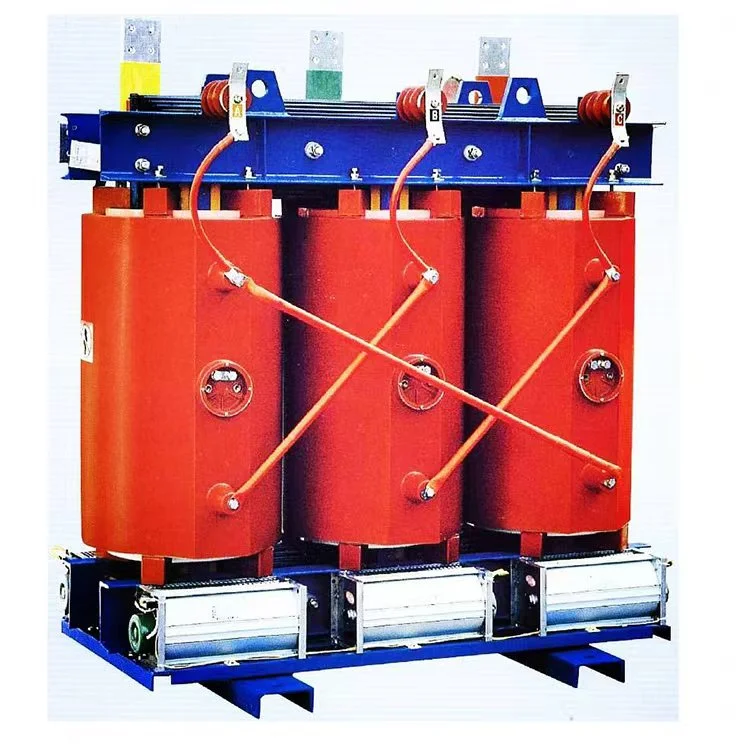

Обмотка трансформатора
