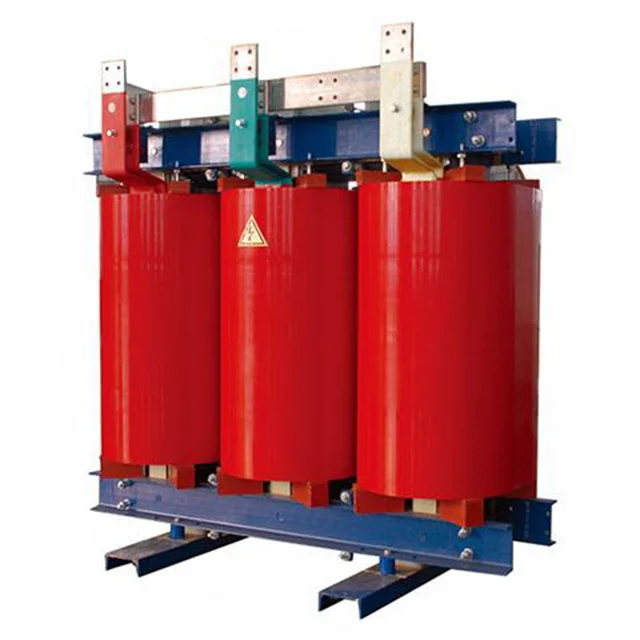

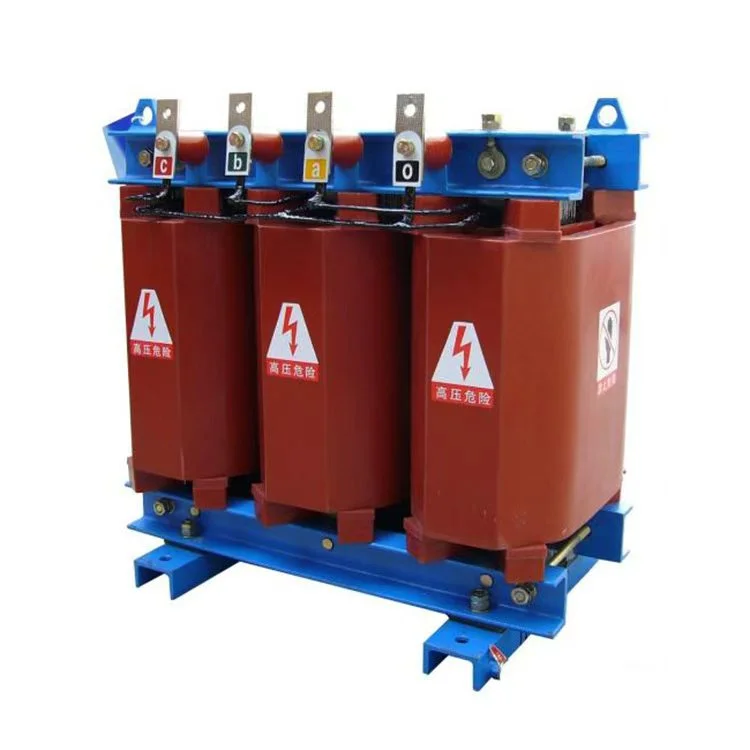

Сухой трансформатор с алюминиевой обмоткой мощностью 2000 кВА

Хотя медь является стандартом, алюминиевая обмотка имеет явные преимущества: Это экономически эффективно: снижение стоимости материалов без ущерба для производительности при стандартных рабочих циклах. Цена алюминиевого трансформатора в 2–3 раза ниже, чем у медного трансформатора.
Отличная проводимость: оптимизированная конструкция поперечного сечения обеспечивает низкие потери I²R. меньший вес: проще в обращении и установке по сравнению с медными аналогами. Мы можем спроектировать сухой трансформатор с алюминиевой обмоткой мощностью 2000 кВА в соответствии с требованиями заказчика по потерям. Кроме того, для стран пустынных регионов у нас есть специальная конструкция рассеивания тепла, и мы получили на нее патент.

Сухой трансформатор с алюминиевой обмоткой мощностью 2000 кВА — это стационарное электрическое устройство, которое передает электроэнергию без использования каких-либо жидких охлаждающих жидкостей, таких как масло или силикон. Вместо этого он полагается на циркуляцию воздуха и высокотемпературные твердые изоляционные материалы для охлаждения и защиты. Отсутствие движущихся частей обеспечивает бесшумную, надежную и не требующую особого обслуживания работу.

Поскольку он не выделяет газов и не требует огнестойких хранилищ, он идеально подходит для использования в больницах, школах, фабриках и химических заводах. Сухой трансформатор с алюминиевой обмоткой мощностью 2000 кВА — это изолирующее устройство с воздушным охлаждением, которое использует естественный или принудительный поток воздуха для поддержания безопасных рабочих температур обмоток и сердечника.



Правильная установка и соблюдение правил техники безопасности необходимы для обеспечения долгосрочной работы и надежности сухого трансформатора с алюминиевой обмоткой мощностью 2000 кВА. Поскольку эти трансформаторы используют воздушное охлаждение и имеют открытые обмотки или вентиляционные каналы, соблюдение правильных процедур установки помогает предотвратить перегрев, электрические неисправности и механические нагрузки.



Устанавливайте на прочную, свободную от вибрации поверхность. Трансформатор должен быть установлен на прочном ровном фундаменте, способном выдержать его полный вес. Вибрация может привести к ослаблению клемм, шуму и механическому напряжению обмоток. Поэтому лучше всего изолировать трансформатор от тяжелой техники или вращающегося оборудования.



Поддерживайте достаточный вентиляционный зазор Оставьте зазор не менее 12 дюймов (или больше, как указано производителем) со всех сторон, чтобы обеспечить беспрепятственный поток воздуха. Правильное расстояние способствует эффективному охлаждению, уменьшению зон перегрева и увеличению срока службы изоляции сухого трансформатора с алюминиевой обмоткой мощностью 2000 кВА. Избегайте установки устройства в узких углах или рядом с источниками тепла.



Используйте гибкие кабелепроводы, чтобы избежать напряжения на клеммах. При подключении кабелей к клеммам следует использовать гибкие кабелепроводы или втулки. Это предотвращает механическое воздействие на клеммы, вызванное вибрацией, расширением или движением кабеля, обеспечивая надежность электрических соединений и более длительный срок службы.



Правильно заземлите корпус и корпус. Правильное заземление металлического корпуса и сердечника трансформатора имеет важное значение для обеспечения безопасности. Это предотвращает поражение электрическим током, снижает риск пробоя изоляции и обеспечивает безопасное направление токов повреждения на землю.



Беречь от агрессивных паров и влаги. Устанавливайте трансформатор в чистом и сухом месте. Воздействие химикатов, соли или влаги может повредить изоляцию, вызвать коррозию клемм и привести к частичному разряду или сбоям в работе системы отслеживания. Во влажной среде рассмотрите возможность использования герметичных или литой смолы.

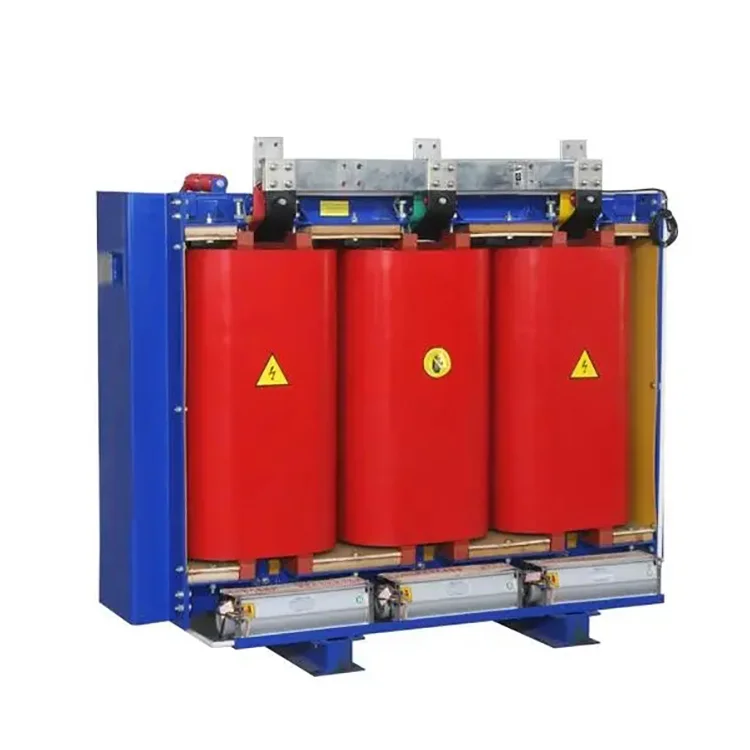

Регулярно очищайте фильтры вентиляторов и проверяйте поток воздуха. В агрегатах с принудительным воздушным охлаждением регулярно проверяйте и очищайте фильтры вентилятора. Блокировка воздушного потока может привести к перегреву и снижению эффективности. Убедитесь, что все вентиляторы работают правильно и что пути вентиляции свободны.

Параметры продукта:

Имя	Сухой трансформатор с алюминиевой обмоткой мощностью 2000 кВА
Номинальная мощность	2000кВА
Первичное напряжение	10КВ/33КВ/по индивидуальному заказу
Вторичное напряжение	0,4/0,415 кВ
Изоляционный материал	Литая смола
Векторная группа	Дин11 Ян0
Потери на холостом ходу (P0)	индивидуальный
Потеря нагрузки (Pk) при 120 °C	индивидуальный
Импедансное напряжение (Великобритания)	6%
Класс изоляции	КЛАСС F или H
Метод охлаждения	ОНАФ ОНАФ
