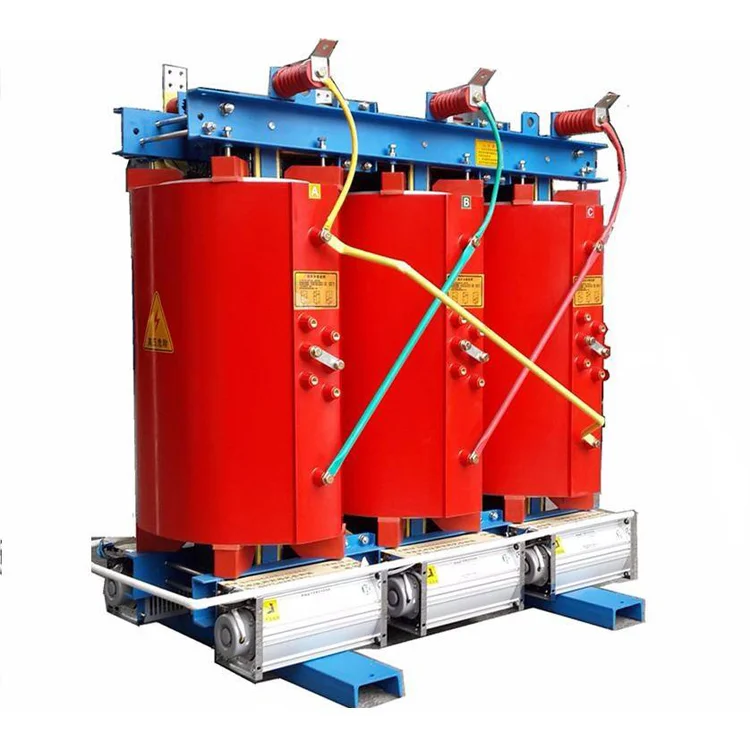

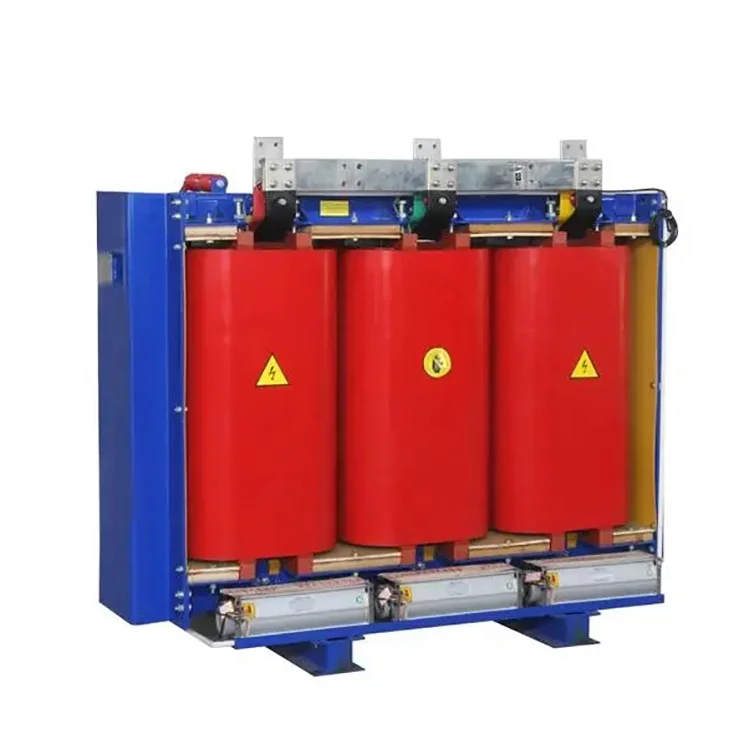

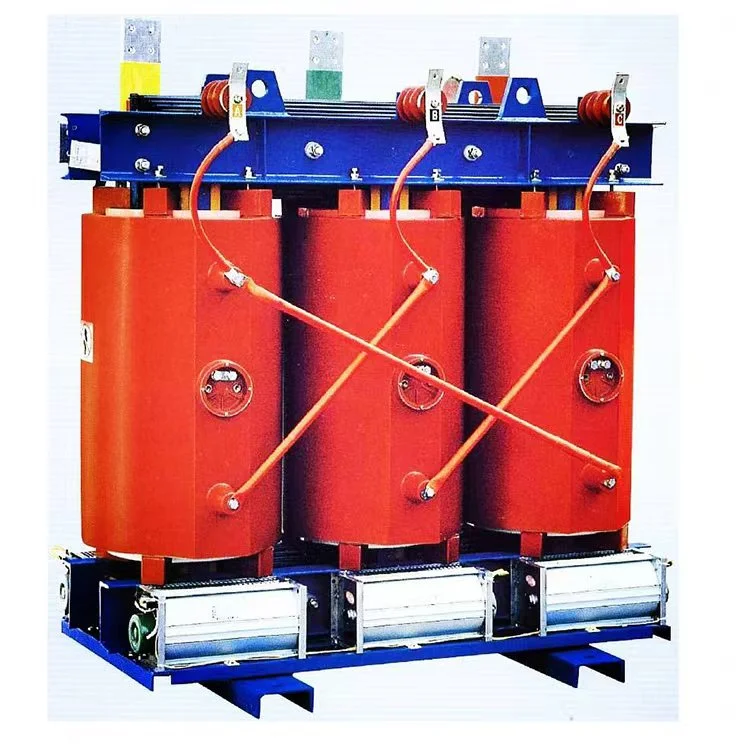

Трансформатор сухого типа 2500 кВА напряжением от 11 до 0,4 кВ в основном состоит из следующих компонентов: сердечник трансформатора, обмотки трансформатора, изоляция трансформатора, проводники трансформатора, устройство охлаждения трансформатора и устройство измерения температуры.
Обмотки трансформаторов сухого типа мощностью 2500 кВА напряжением от 11 до 0,4 кВ наматываются на высокоточных намоточных машинах. Обмотка низкого напряжения имеет конструкцию обмотки из фольги. Для трансформаторов большей мощности резервируются вентиляционные каналы. После намотки проводят вакуумную сушку. Процесс литья и затвердевания выполняется строго в соответствии со стандартами процесса, что гарантирует отсутствие пузырьков и пустот внутри катушек, что позволяет трансформатору достичь оптимальной работы.
Сердечник этой серии трансформаторов сухого типа мощностью 2500 кВА, напряжением от 11 до 0,4 кВ изготовлен из высококачественных холоднокатаных листов кремнистой стали с высокой проницаемостью и текстурированной текстурой. Применяются усовершенствованные линии резки листов кремнистой стали и технология укладки сердечников со ступенчатым нахлестом под углом 45°. Ветви сердечника связаны однонаправленной лентой из стекловолокна класса F, а для фиксации используется новая конструкция натяжных пластин без пробивания отверстий в ярме сердечника. Поверхность сердечника покрыта эпоксидной смолой, что снижает влияние потока рассеяния, эффективно оптимизирует распределение магнитной цепи и снижает шум сердечника, потери холостого хода и ток холостого хода. Это существенно улучшает внешний вид распределительного трансформатора.
Обмотка высокого напряжения сухого трансформатора мощностью 2500 кВА от 11 до 0,4 кВ имеет сегментированную слоистую структуру, которая значительно снижает напряжение между слоями обмотки. Он изготовлен из эпоксидной смолы, отлитой в вакууме, с наполнителем, что снижает уровень внутренних частичных разрядов обмотки и улучшает электрические характеристики катушки. Для изоляции между слоями обмотки используется препреговая ткань из эпоксидной смолы DMD, которая увеличивает выдерживаемое напряжение. Поверхность обмотки заполнена сетчатой тканью из стекловолокна, что повышает ударную вязкость катушки и повышает устойчивость распределительного трансформатора к короткому замыканию. Катушка никогда не высыхает и не трескается.
Обмотка низкого напряжения имеет конструкцию из фольги. В змеевике используются радиальные каналы охлаждения для улучшения рассеивания тепла. Для изоляции между слоями обмотки низкого напряжения сухого трансформатора мощностью 2500 кВА напряжением от 11 до 0,4 кВ используется препреговая ткань из эпоксидной смолы DMD. Концы герметизированы и залиты эпоксидной смолой, что приводит к отверждению цельной формы.
|
Имя |
Трансформатор сухого типа 2500 кВА от 11 до 0,4 кВ |
|
Номинальная мощность |
2500ква |
|
Первичное напряжение |
11КВ |
|
Вторичное напряжение |
0,4/0,415 кВ |
|
Изоляционный материал |
Литая смола |
|
Векторная группа |
Дин11 Ян0 |
|
Потери на холостом ходу (P0) |
На основе требований клиента |
|
Потеря нагрузки (Pk) при 120 °C |
На основе требований клиента |
|
Импедансное напряжение (Великобритания) |
6% |
|
Класс изоляции |
КЛАСС F или H |
|
Метод охлаждения |
ОНАФ ОНАФ |
Степень защиты IP21
Трансформаторный сердечник
Обмотка трансформатора
