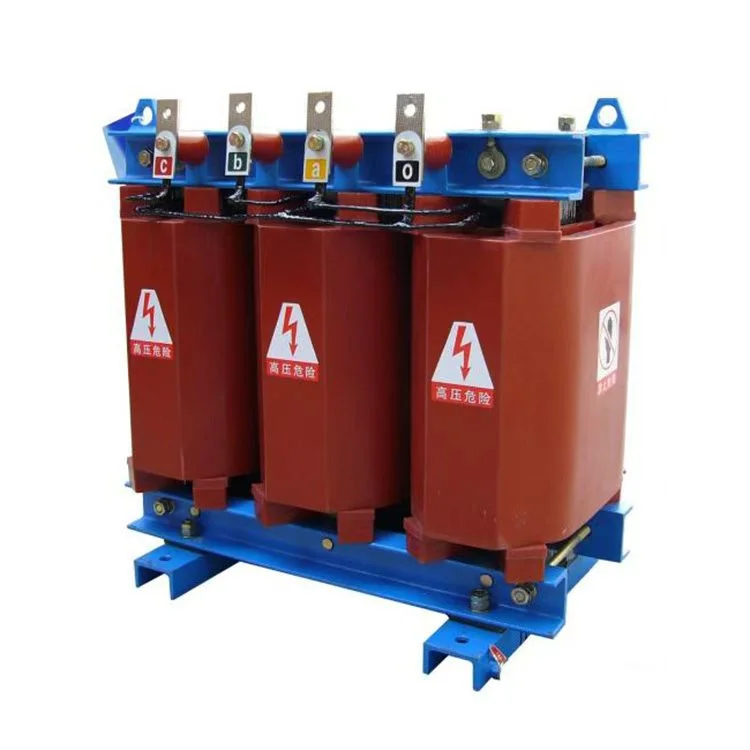

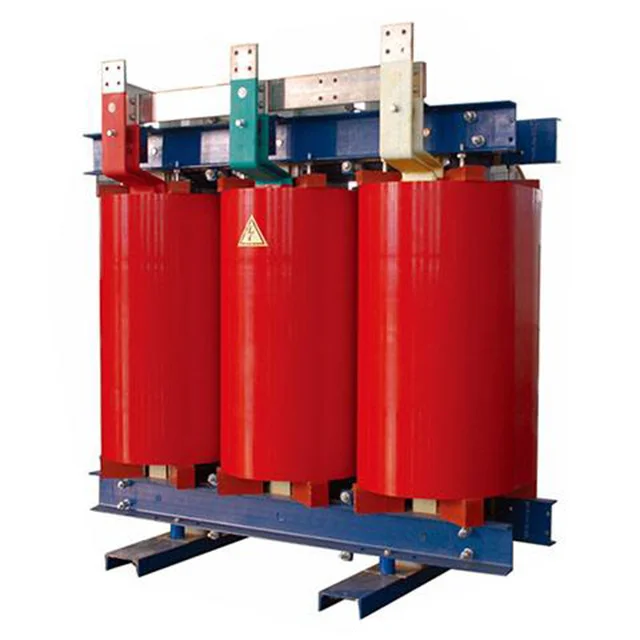

Распределительный трансформатор Nltc сухого типа 500 ква 11 кВ

На фоне растущего мирового спроса на электроэнергию распределительные трансформаторы сухого типа NLTC мощностью 500 кВА и напряжением 11 кВ широко используются в таких областях, как сельские электросети, промышленность, торговля, новая энергетика и общественные объекты. Их высокая надежность подтверждена эксплуатацией более чем в 50 странах и регионах мира. Они были проданы в страны и регионы, включая Танзанию, Зимбабве, Гану, Южную Африку, Кению, Замбию и другие.

Структурные характеристики распределительного трансформатора nltc сухого типа мощностью 500 кВА, 11 кВ:

Катушки: Катушки намотаны медными проводниками, навитыми проволокой или фольгой, армированы стекловолокном и полностью залиты эпоксидной смолой без наполнителей с использованием процессов вакуумной сушки и дегазации. Это приводит к высокой механической прочности, стойкости к короткому замыканию и превосходной импульсной стойкости.

Обмотки высокого напряжения. Начальные и конечные клеммы, а также промежуточные ответвительные выводы заделаны медными гайками. Такая конструкция обеспечивает хорошую жесткость, облегчает замену метчика, обеспечивает аккуратный и эстетичный внешний вид.

Сердечник: Сердечник собран из высококачественных холоднокатаных листов кремнистой стали с текстурированной текстурой и многоступенчатыми соединениями внахлестку под углом 45 градусов. Поверхность распределительного трансформатора сухого типа NLTC мощностью 500 кВА, напряжением 11 кВ покрыта слоем изолирующей смолы, обеспечивающим влагостойкость, защиту от ржавчины и снижение шума.

Система зажима: между сердечником, зажимными приспособлениями и катушками используются эластичные компоненты, которые поддерживают постоянное сжатие катушек, тем самым снижая уровень шума.

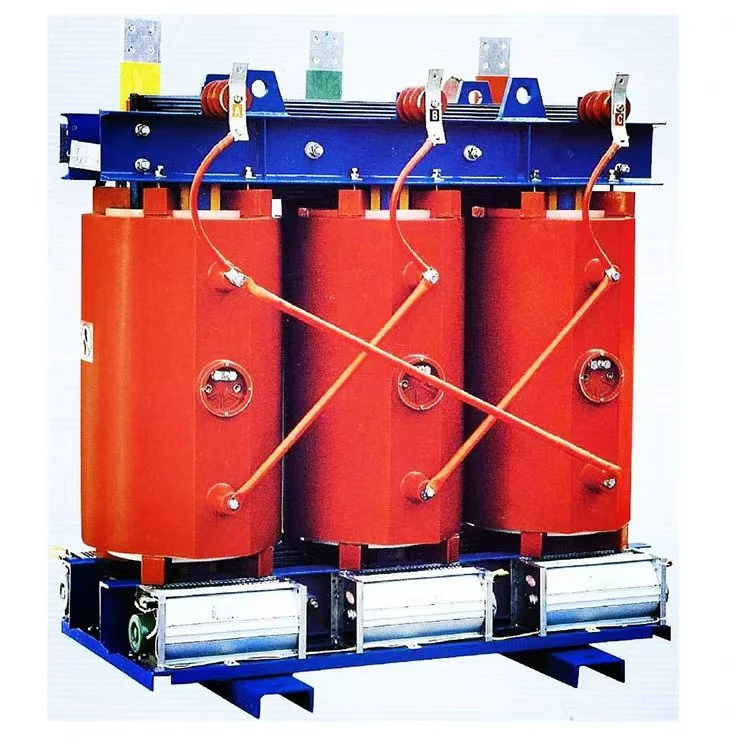

Конструкция охлаждения: Распределительный трансформатор сухого типа nltc мощностью 500 кВА, 11 кВ предназначен для естественного охлаждения (AN). Внутри стенок змеевика цельнолитых обмоток высокого и низкого напряжения выполнены продольные вентиляционные каналы. В качестве опции могут быть установлены вентиляторы охлаждения оборудования AF с принудительным воздушным охлаждением. При принудительном воздушном охлаждении номинальная выходная мощность может быть увеличена на 50 % и 40 % для номинальной мощности 500 кВА и ниже.

Мониторинг температуры: Распределительный трансформатор сухого типа nltc мощностью 500 кВА, 11 кВ оснащен регулятором температуры серии BWDK. Платиновые датчики сопротивления Pt100 размещаются в заранее заделанных отверстиях в верхней части катушек низкого напряжения для контроля повышения температуры обмотки. Контроллер автоматически запускает или останавливает охлаждающие вентиляторы и обеспечивает такие функции, как сигнализация о неисправности, сигнализация о перегреве и отключение по перегреву. Эти функции обеспечивают надежную защиту трансформатора сухого типа от перегрузки, тем самым повышая его эксплуатационную безопасность.

Параметры продукта:

Производственное оборудование

Полуфабрикат

Степень защиты IP21

Трансформаторный сердечник

Обмотка трансформатора

Испытательный центр

Намоточная мастерская
