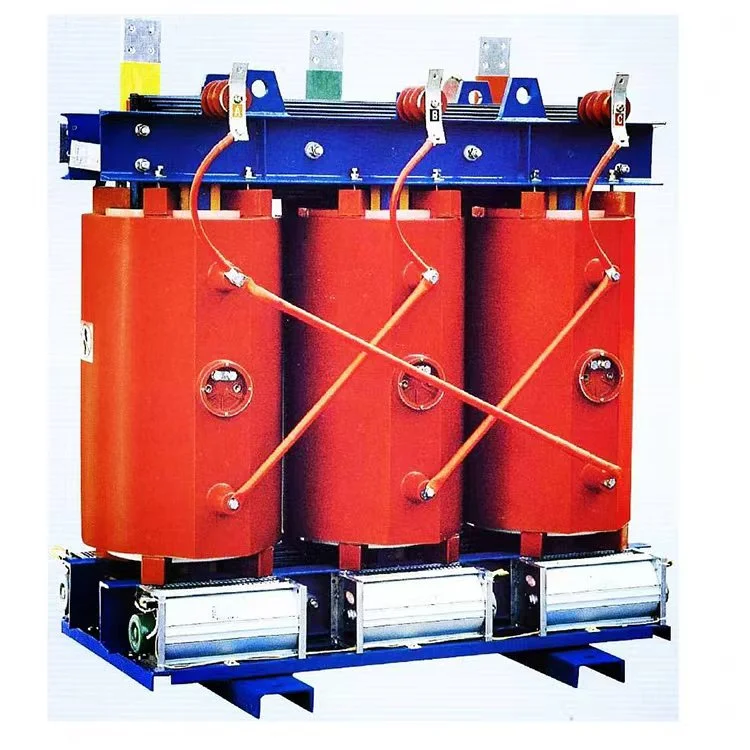

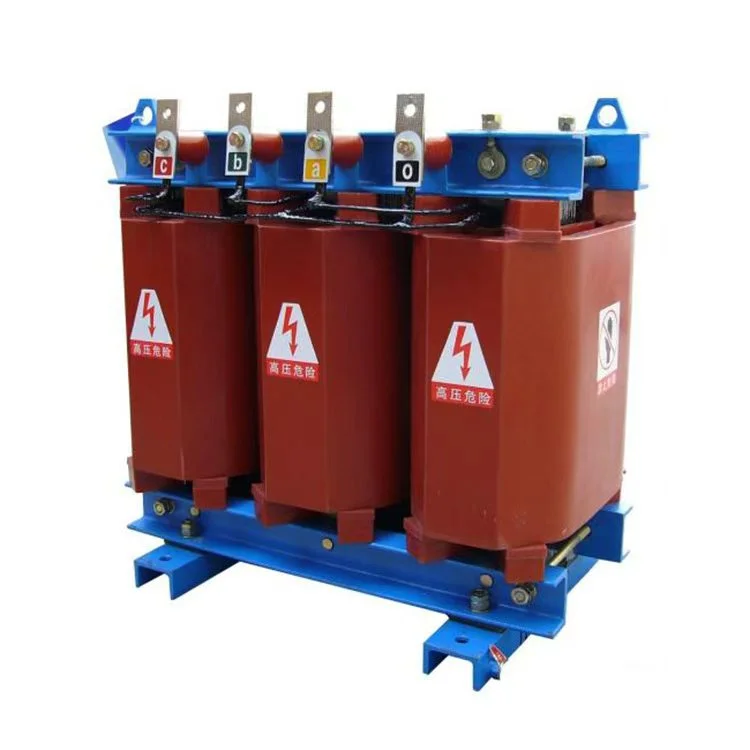

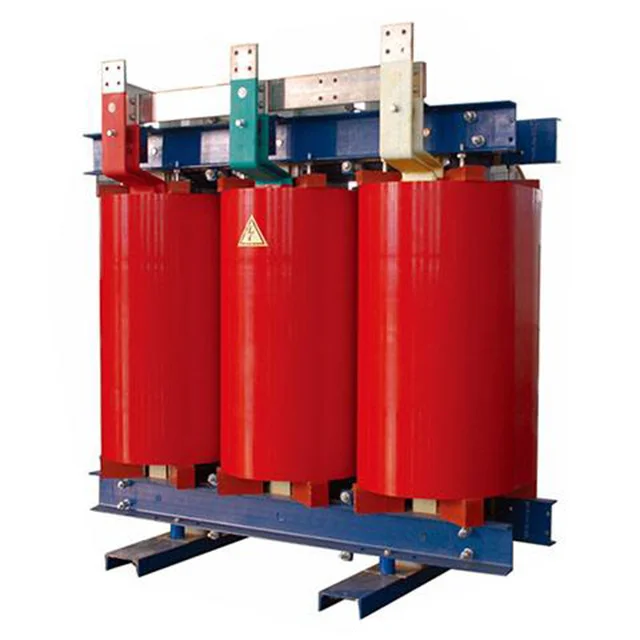

Медный понижающий трансформатор сухого типа 160 кВА, 6,6 кВ, 440 В

Способ подключения медного понижающего трансформатора сухого типа мощностью 160 кВА, 6,6 кВ, 440 В.

Замкните накоротко входные и выходные клеммы трансформатора, затем с помощью мегомметра проверьте сопротивление изоляции между закороченными клеммами и заземляющим проводом. При использовании мегаомметра на 1000 В значение сопротивления должно быть больше 2 МОм.

Сечение входного и выходного силового кабеля должно соответствовать текущим требованиям. Плотность тока рекомендуется настроить на уровне 2–2,5 А на мм².

Подключите трехфазные входные и выходные провода питания в соответствии с цветами шин на клеммной колодке трансформатора: желтый — к фазе A, зеленый — к фазе B и красный — к фазе C. Нейтральный провод должен быть подключен к медной нейтральной клемме понижающего трансформатора сухого типа 160 кВА, 6,6 кВ, 440 В. Заземляющий провод должен быть подключен к корпусу трансформатора. Проверьте входную и выходную проводку, чтобы убедиться в ее правильности.

Сначала включите медный понижающий трансформатор сухого типа мощностью 160 кВА, 6,6 кВ, 440 В в условиях холостого хода, наблюдайте и измеряйте, соответствуют ли входное и выходное напряжения требованиям. В то же время проверьте наличие каких-либо аномальных условий внутри устройства, таких как необычные шумы, искрение, странные запахи и т. д. При обнаружении каких-либо отклонений немедленно отключите входной источник питания.

После того, как тест без нагрузки завершен и все в порядке, можно подключить нагрузку.

Параметры продукта:

медный понижающий трансформатор сухого типа 160 кВА 6,6 кВ 440 В Часто задаваемые вопросы

Вопрос: Может ли этот трансформатор работать с частотой 60 Гц?

А: Да. Он может быть рассчитан на двухчастотный режим 50/60 Гц. Пожалуйста, сообщите нам при заказе.

Вопрос: Медная или алюминиевая обмотка лучше для 160 кВА?

Ответ: Медь обеспечивает меньшие потери и меньший размер, но более высокую стоимость. Алюминий экономичен. Мы рекомендуем медь для непрерывных циклов высокой нагрузки.

Вопрос: Какова максимальная высота для стандартной конструкции?

Ответ: 1000 м над уровнем моря. Для больших высот (например, 2000 м) применяется снижение номинальных характеристик. Свяжитесь с нашими инженерами.

Вопрос: Сколько времени занимает выполнение заказа?

A: Стандартная неиндивидуальная единица: 15–20 рабочих дней. С кранами/корпусами, изготовленными по индивидуальному заказу: 25–30 дней.
