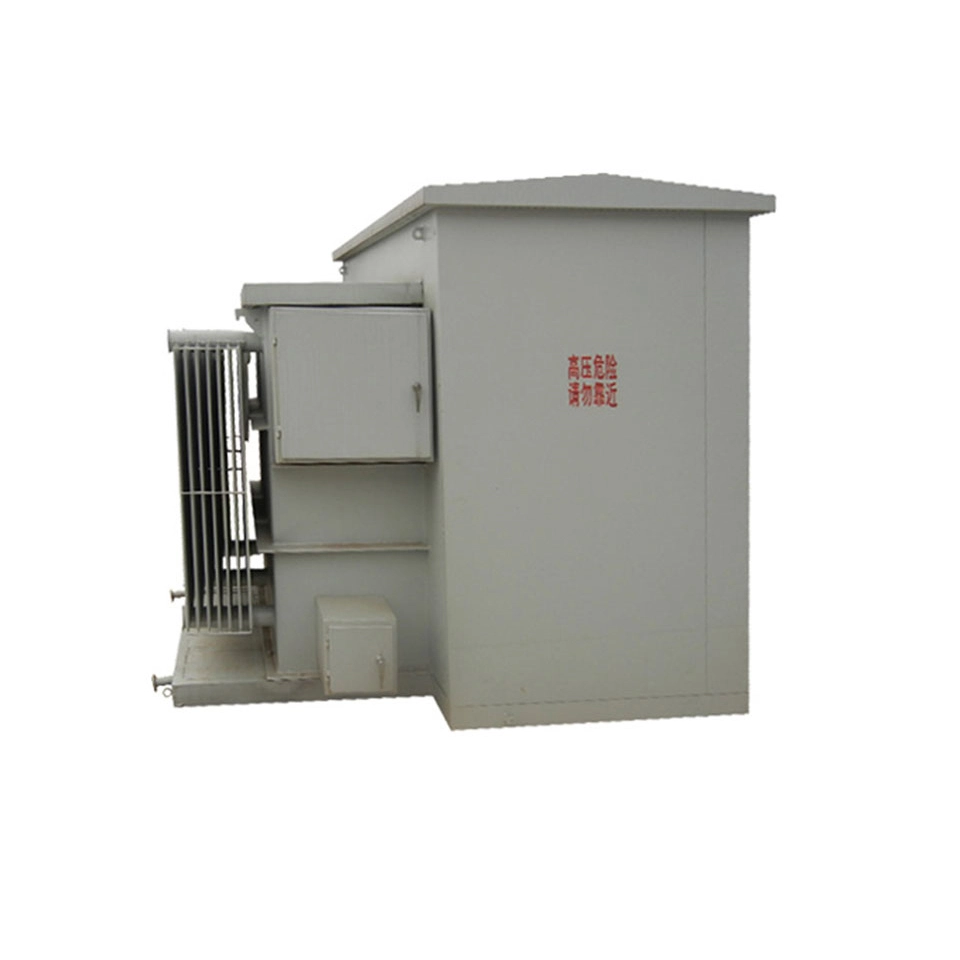

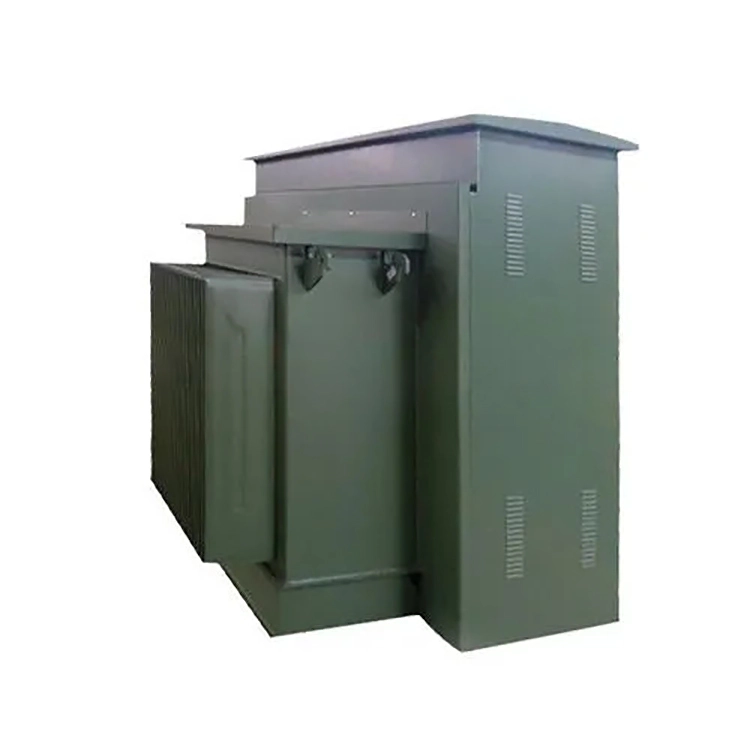

Подвесной трансформатор 100 кВА 13,8 кВ

Номинальная мощность этого навесного трансформатора 100 кВА 13,8 кВ охлаждается ОНАН. Первичное напряжение составляет 13,8 кВ, а диапазон отводов составляет ±2*2,5% (NLTC). Вторичное напряжение можно настроить и выбрать. Они образуют векторную группу Dyn11.

Разработан с использованием передовых технологий и с использованием высококачественных материалов и компонентов, что обеспечивает надежность и длительный срок службы трансформатора 100 кВА, 13,8 кВ. Оборудование тщательно изготовлено из листов ориентированной кремниевой стали с высокой проницаемостью, проводящих обмоток высокой чистоты, устойчивых к старению изоляционных материалов и прочных герметичных компонентов. Качество основных компонентов строго контролируется, чтобы обеспечить стабильность всей машины с самого начала.

Трансформатор с подвесным монтажом на 100 кВА, 13,8 кВ обладает превосходной устойчивостью к поражению электрическим током и коррозии, вызванной влажностью, и обладает превосходными изоляционными характеристиками. Он может адаптироваться к различным климатическим условиям на открытом воздухе. Во время работы он имеет низкую вибрацию и низкий уровень шума, а потери холостого хода и потери нагрузки хорошо контролируются, что приводит к хорошему энергосбережению и снижению потребления.

Механическая конструкция навесного трансформатора 100 кВА 13,8 кВ стабильна и надежна, с уровнем защиты уплотнений, соответствующим стандартам. Это эффективно предотвращает проблемы с утечкой масла и сочетает в себе функции защиты и безопасности.

Технический параметр:

Для находящегося в эксплуатации трансформатора 100 кВА, 13,8 кВ, предположим, произошло трехфазное металлическое короткое замыкание на выходе трансформатора со стороны низкого напряжения, но предохранитель на стороне высокого напряжения не перегорел, а автоматический выключатель на выходе 13,8 кВ вышестоящей подстанции также не сработал. каковы возможные причины этого явления?

Проверьте наличие любой из следующих ситуаций:

1. Не слишком ли велик номинальный ток предохранителя, старел ли предохранитель, но не сломался, или застрял предохранитель и рычажный механизм выключателя нагрузки.

2. Установлена ​​ли слишком высокая настройка защиты от перегрузки по току для вышестоящего автоматического выключателя, а значение тока короткого замыкания находится точно в мертвой зоне защиты.

3. Могут возникнуть внутренние неисправности трансформатора с монтажной площадкой 100 кВА 13,8 кВ. Сам трансформатор уже пострадал от межвиткового короткого замыкания или отказа сердечника, в результате чего ток короткого замыкания был ограничен относительно низким значением (но все же намного выше номинального тока), чего недостаточно для мгновенного плавления предохранителя, но достаточно, чтобы вызвать постоянный нагрев.

4. Проверьте, подключен ли этот навесной трансформатор 100 кВА 13,8 кВ к Dyn11 или Yyn0. Когда происходит трехфазное короткое замыкание на стороне низкого напряжения, возникнет ли ситуация на стороне высокого напряжения, когда ток исправных фаз не увеличится значительно, тем самым предотвращая активацию защиты восходящей нулевой или обратной последовательности.
