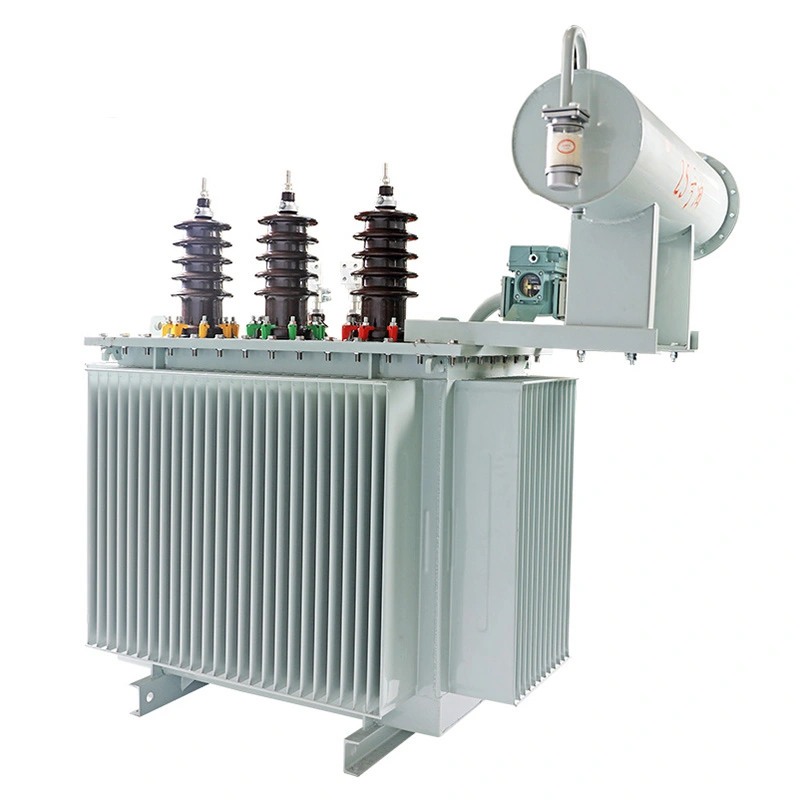

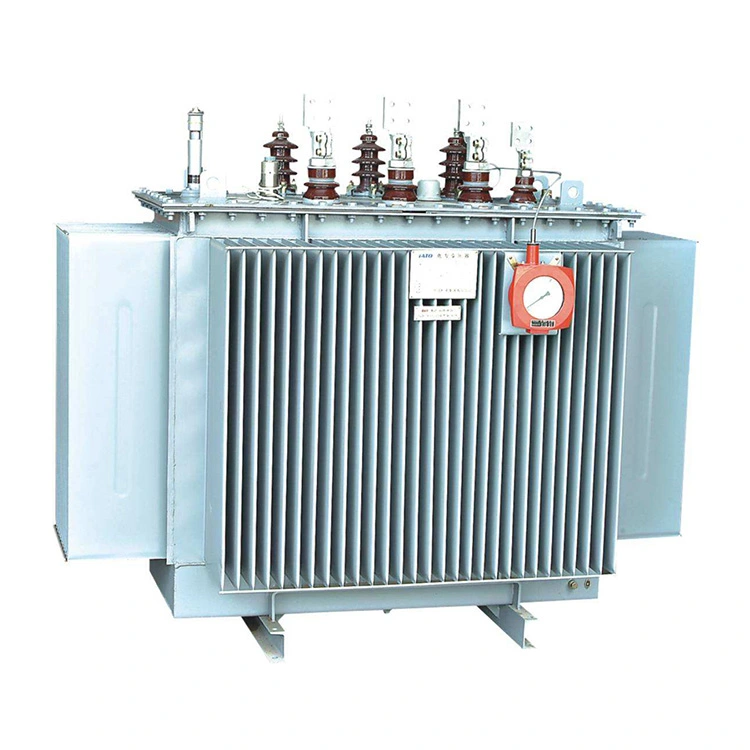

Распределительный силовой трансформатор мощностью 1000 кВА от 11 до 33 кВ

Распределительный силовой трансформатор мощностью 1000 кВА от 11 до 33 кВ является основным электрооборудованием среднего напряжения, изготовленным в соответствии со стандартами IEC 60076 и GB 1094. Он преобразует входную мощность 11 кВ в выходную 33 кВ, обеспечивая передачу энергии между уровнями напряжения, широко используется в промышленных парках, на электростанциях, при модернизации сельских сетей и на крупных промышленных предприятиях.

Используя векторную группу YNd11, сердечник из кремниевой стали CRGO и обмотки из чистой меди, распределительный силовой трансформатор мощностью 1000 кВА от 11 до 33 кВ отличается низким энергопотреблением, высокой перегрузочной способностью и стабильной работой. Благодаря регулированию напряжения без нагрузки ±2×2,5% он обеспечивает стабильную выходную мощность, а его герметичная конструкция подходит для установки внутри и снаружи помещений, обеспечивая надежную поддержку питания для различных сценариев.

Распределительный силовой трансформатор мощностью 1000 кВА от 11 до 33 кВ в основном используется в сценариях повышения напряжения в электросетях среднего напряжения.

Его конкретные области применения включают в себя:

1. Промышленные парки, крупные промышленные и горнодобывающие предприятия: Преобразовать мощность 11 кВ, вырабатываемую собственными электростанциями или полученную из электросети, в мощность высокого напряжения 33 кВ для внутренней передачи электроэнергии и электропитания крупного оборудования.

2. Электростанции и подстанции: используются в качестве оборудования повышения напряжения для генераторных установок, преобразуя мощность низкого напряжения, генерируемую генераторами, в мощность высокого напряжения 33 кВ и подключая ее к электросети среднего напряжения.

3. Модернизация сельской электросети: повысьте уровень напряжения сельской электросети, уменьшите потери при передаче и обеспечьте стабильность сельского электроснабжения.

4. Крупные строительные площадки и проекты временного электроснабжения: Обеспечьте стабильную мощность высокого напряжения 33 кВ для крупной строительной техники и систем временного электроснабжения.

Технический параметр:

Вопрос: Каковы стандарты обслуживания трансформаторного масла? Когда необходима дозаправка или замена масла?

О: Этот распределительный силовой трансформатор мощностью 1000 кВА от 11 до 33 кВ имеет полностью герметичную конструкцию. При нормальной работе без утечек масла необходимость в частой доливке масла отсутствует.

Рекомендации по техническому обслуживанию: каждые 1–2 года отбирайте образцы для проверки трансформаторного масла и проверяйте напряжение пробоя, содержание влаги и кислотное число. Если уровень масла ниже нормативной шкалы, цвет масла темный и мутный, содержание влаги превышает норматив или снижается прочность изоляции, необходима своевременная дозаправка масла или полная замена масла. Категорически запрещается смешивать трансформаторные масла разных марок или производителей. После замены масла необходимо провести его тщательную прокачку, чтобы избежать локальных проблем с выпуском масла, вызванных пузырьками воздуха в масле.

Вопрос: Каково стандартное значение сопротивления короткого замыкания распределительного силового трансформатора мощностью 1000 кВА от 11 до 33 кВ? В чем значение этой настройки?

О: Стандартное сопротивление короткого замыкания установлено на уровне 6,5%. Это значение является национальным стандартом и стандартом IEC для распределительного силового трансформатора мощностью 1000 кВА от уровня 11 до 33 кВ. Его нельзя изменить произвольно.

Значение конструкции сердечника заключается в следующем: во-первых, он эффективно ограничивает пиковый ток короткого замыкания во время коротких замыканий в сети, уменьшает воздействие электродвижущей силы короткого замыкания на обмотки и сердечник трансформатора и позволяет избежать серьезных неисправностей, таких как деформация обмотки и повреждение сердечника; Во-вторых, он соответствует стойкости к короткому замыканию сети среднего напряжения, обеспечивает точную координацию настроек вышестоящих и нижестоящих распределительных устройств и устройств релейной защиты, предотвращает перегрузку при повреждениях и гарантирует стабильность всей системы распределения среднего напряжения; В-третьих, он контролирует скорость регулировки напряжения распределительного силового трансформатора мощностью 1000 кВА от 11 до 33 кВ, избегает чрезмерных отклонений напряжения во время колебаний нагрузки и обеспечивает соответствие качества электропитания стандартам.

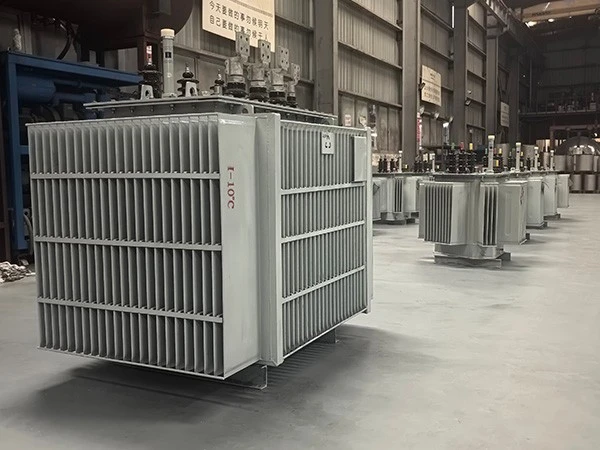

Мастерская

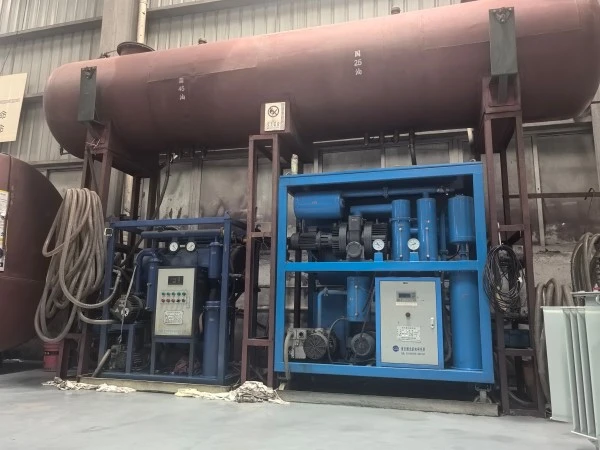

Оборудование

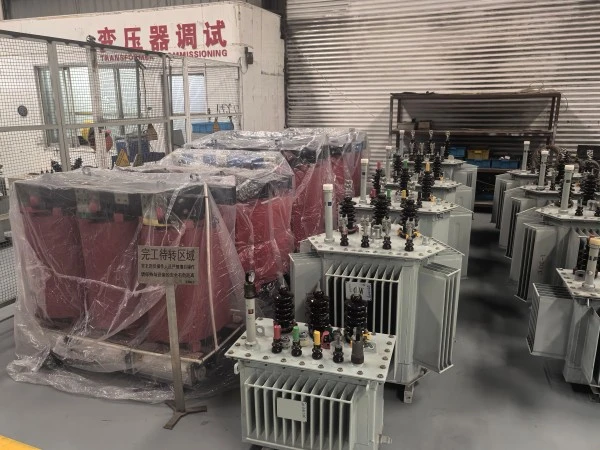

Тест
