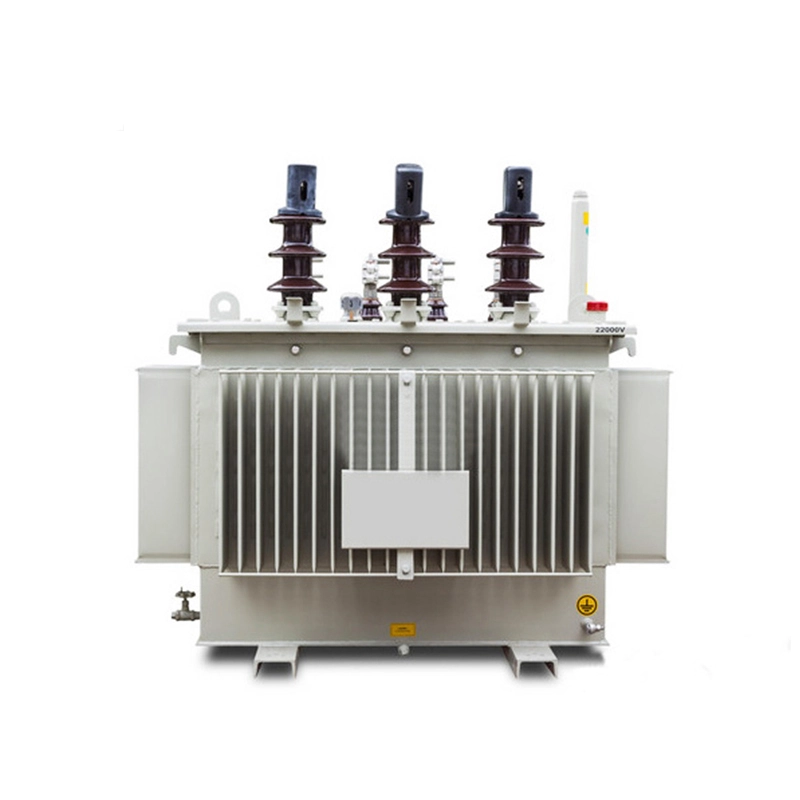

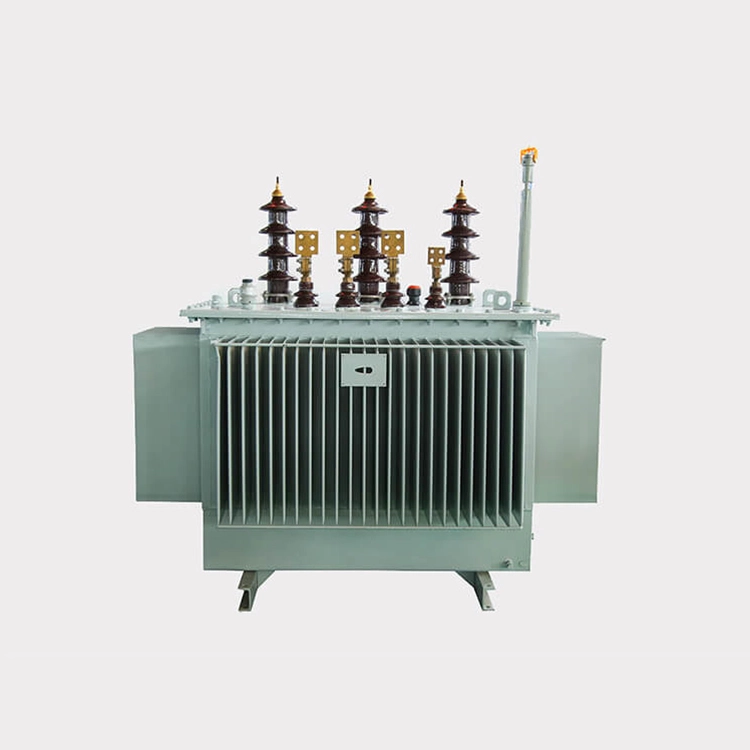

Силовой трансформатор от 22 кВ до 400 В, 200 кВА

Силовой трансформатор от 22 кВ до 400 В, 200 кВА является незаменимым ключевым электрооборудованием в области передачи и распределения электроэнергии. Он обеспечивает преобразование напряжения и передачу энергии на основе принципа электромагнитной индукции. Оборудование в основном состоит из сердечника, обмоток, конструкции рассеивания тепла и защитных компонентов, имеет стабильную структуру и надежную работу.

В силовом трансформаторе от 22 кВ до 400 В, 200 кВА в качестве материала используются высококачественные холоднокатаные ориентированные листы кремниевой стали с высокой магнитной проницаемостью и применяется многоступенчатый прогрессивный процесс ламинирования с полным наклоном 45 °, который обеспечивает отсутствие потерь нагрузки и значительное снижение тока холостого хода, а также снижение уровня шума.

Для обмотки низкого напряжения силового трансформатора от 22 кВ до 400 В, 200 кВА, за исключением обмоток малой мощности, в которых используются медные провода, общая конструкция представляет собой цилиндрическую обмотку, намотанную медной фольгой; Обмотка высокого напряжения имеет многослойную цилиндрическую структуру с использованием плоских проводов с бумажным покрытием или эмалированных проводов.

Применяя ту же технику намотки и используя высокоскоростную намоточную машину, можно гарантировать, что натяжение обмотки остается постоянным, а пучок проводов расположен плотно, тем самым достигается сбалансированное распределение ампер-витков, низкая магнитное поле утечки, высокая механическая прочность и сильная защита от короткого замыкания.

Технический параметр:

Функции:

1. Высокая эффективность и энергосбережение.

Средние потери без нагрузки от 22 кВ до 400 В, 200 кВА силового трансформатора снижаются на 30 % по сравнению со стандартом GB/T6451, средние потери при нагрузке снижаются на 25 %, а эксплуатационные расходы снижаются в среднем на 20 %.

2.Высокая надежность

Силовые трансформаторы от 22 кВ до 400 В, 200 кВА обладают сильной защитой от короткого замыкания, а полностью герметичная конструкция конструкции может предотвратить попадание кислорода и влаги, замедляя старение изоляции и продлевая срок службы.

3. Долговечность и отсутствие необходимости в обслуживании.

В период нормального использования нет необходимости заменять трансформаторное масло. Затраты на техническое обслуживание низкие, а срок службы конструкции может превышать 20 лет.

Вопрос: Какова конструкция и метод уплотнения масляного бака силового трансформатора напряжением от 22 до 400 В, 200 кВА? Как обрабатывается поверхность топливного бака?

A: Используется гофрированный масляный бак с полностью герметичной конструкцией (край резервуара может быть приварен или закреплен болтами). Гофрированные пластины образованы путем складывания холоднокатаных стальных пластин, которые выполняют функции рассеивания тепла и регулирования объема масла за счет упругой деформации и могут заменить резервуар для масла. Что касается технологии уплотнения, импортный полужидкий силикон используется в качестве уплотнительного материала силового трансформатора от 22 кВ до 400 В, 200 кВА, который устойчив к высоким температурам, не стареет и имеет хорошие герметизирующие свойства. Во всех крепежных элементах используются самоконтрящиеся противоотвинчивающиеся гайки.

Кроме того, масляный бак обрабатывается пескоструйной очисткой, удалением ржавчины и электростатическим порошковым напылением (например, покрытием из эпоксидной смолы или акриловой смолы) с толщиной лакокрасочного слоя более 150 мкм, что обеспечивает коррозионную стойкость, стойкость к атмосферным воздействиям и антивозрастные свойства.
