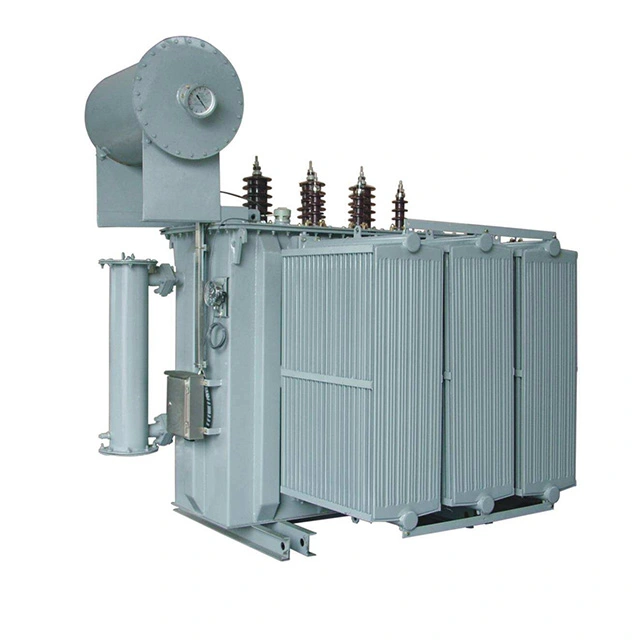

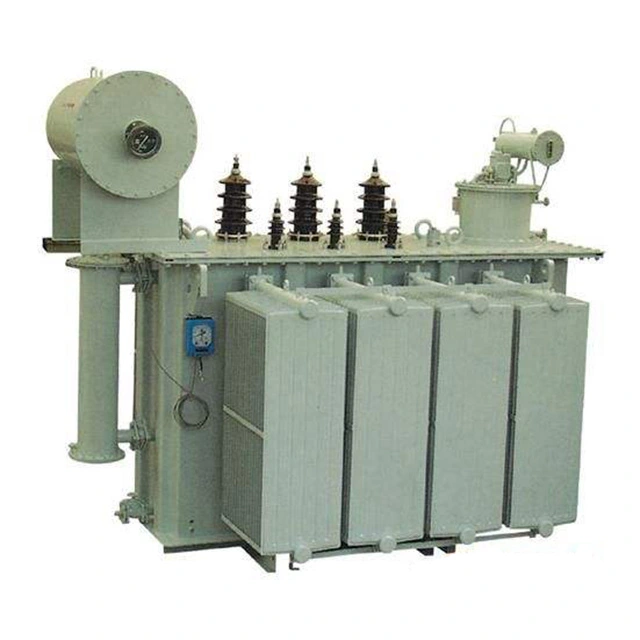

Наружный силовой трансформатор 10 МВА от 33 до 6,6 кВ

Силовой трансформатор для наружного применения 10 мВА, напряжением от 33 до 6,6 кВ с мощностью 10 мВА и диапазоном напряжения от 33 до 6,6 кВ является разновидностью силового трансформатора для наружного применения. Его номинальное напряжение составляет 10 мВА, со стороны высокого напряжения - 33 кВ, а со стороны низкого напряжения - 6,6 кВ. Это основное трансформаторное оборудование средней мощности для промышленных и горнодобывающих предприятий, а также индустриальных парков, полностью соответствующее стандартам IEC. Наружный силовой трансформатор 10 МВА от 33 до 6,6 кВ в основном состоит из обмоток, железного сердечника и трех частей изолирующего масла.

Обмотки являются электрической частью трансформатора. Обычно его изготавливают путем намотки изолированного плоского медного провода или круглого медного провода на намоточную форму. Обмотки установлены на железном сердечнике уличного силового трансформатора 10 МВА 33 на 6,6 кВ. Обмотки низкого напряжения расположены на внутреннем слое, а обмотки высокого напряжения установлены снаружи обмотки низкого напряжения. Между обмотками низкого напряжения и железным сердечником, а также между обмотками высокого напряжения и обмотками низкого напряжения используются изоляционные материалы для изготовления втулок для их разделения с целью достижения изоляции.

Железный сердечник является основной частью магнитного пути силового трансформатора наружной установки 10 мВА от 33 до 6,6 кВ. Обычно его изготавливают путем укладки кремнийсодержащих горячекатаных или холоднокатаных листов кремнистой стали толщиной 0,35 или 0,5 мм и покрытых изоляционной краской. Железное ядро ​​разделено на две части: колонну с железным сердечником и ярмо. Колонна с железным сердечником снабжена обмоткой, а ярмо служит для замыкания магнитной цепи. К основным формам строения железного ядра относятся сердцевидный и оболочковый тип.

Технический параметр:

Каковы различные формы установки наружного силового трансформатора 10 мВА от 33 до 6,6 кВ?

В энергетике установка уличных трансформаторов в основном состоит из двух форм: установка на опоре и установка на земле. Независимо от того, какой метод будет принят, безопасность всегда стоит на первом месте. На самом видном месте вокруг трансформатора необходимо повесить заметный предупреждающий знак, напоминающий прохожим не приближаться.

Для наружного силового трансформатора 10 МВА напряжением от 33 до 6,6 кВ, установленного на земле, вокруг него должно быть установлено защитное ограждение высотой не менее 1,7 метра, а между ограждением и площадкой трансформатора должно быть достаточно места для безопасной эксплуатации.

При установке на опорах или опорах требуется, чтобы во всех проводах высокого и низкого напряжения использовались изолированные проводники, а в части низкого напряжения также могли использоваться оголенные шины. Все используемые железные детали должны быть оцинкованы для предотвращения ржавчины и коррозии.

Если установка производится на земле, высоту основания обычно устанавливают около 500 мм. Это основание обычно строится из кирпича или залитого бетона, а затем поверхность выравнивается цементным раствором 1:2. На поверхность необходимо уложить плоскую сталь или швеллер, которые будут служить направляющей для трансформатора.

Во время установки важно убедиться, что колея ровная, а ширина колеи идеально соответствует ширине колес трансформатора, чтобы обеспечить стабильную работу.
