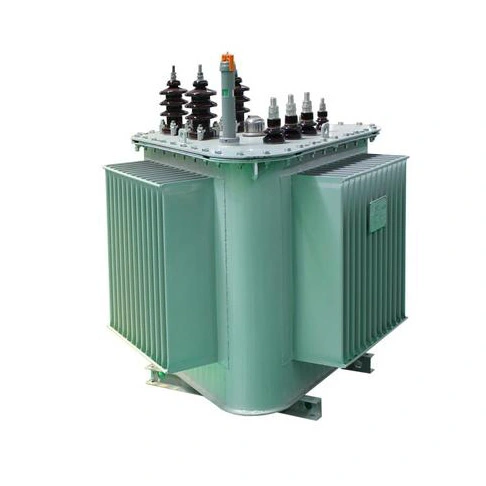

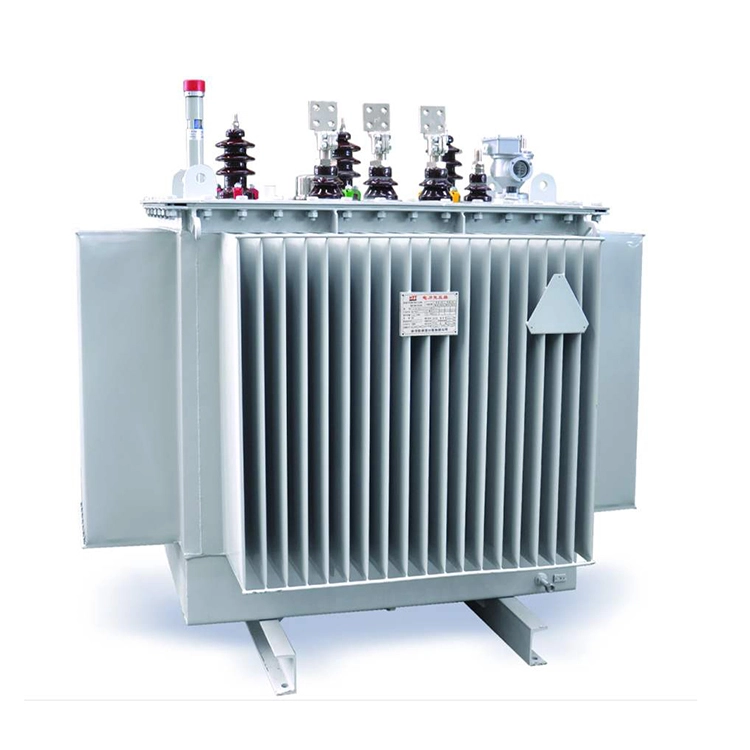

Силовой трансформатор 200кВА на 15кВ до 0,4кВ

силовой трансформатор 200 кВА на 15 кВ до 0,4 кВ — это тип силового трансформатора с номинальной мощностью 200 кВА, входным напряжением 15 кВ и выходным напряжением 0,4 кВ.

Наша компания использует кремниевую сталь с высокой магнитной проводимостью, которая далее перерабатывается в высококачественные холоднокатаные листы кремнистой стали, а затем укладывается вместе. Используя фольгу для намотки катушек, а также новые изоляционные материалы и процессы, силовой трансформатор 200 кВА на напряжение от 15 кВ до 0,4 кВ обладает высокой термостойкостью, ударопрочностью и полностью герметичной конструкцией.

Конструкция полностью герметичной конструкции обеспечивает стабильное качество трансформаторного масла, продлевает цикл технического обслуживания, и в то же время весь масляный бак, состоящий из радиаторов из гофрированного листа, изготовлен с использованием процессов фосфатирования и многослойного антикоррозийного напыления, что обеспечивает превосходную стойкость к атмосферным воздействиям.

Группа подключения силового трансформатора 200 кВА на напряжение от 15 кВ до 0,4 кВ — Dyn11, что снижает влияние гармоник на электросеть и повышает качество электроснабжения.

Технический параметр:

Вопрос: Какие проверки должен пройти силовой трансформатор 200 кВА на напряжение от 15 кВ до 0,4 кВ перед отправкой с завода?

Ответ: Чтобы обеспечить стабильную и эффективную работу трансформатора, перед его изготовлением будет проведена серия испытаний. Для проверки сопротивления постоянному току измерьте сопротивление постоянному току трехфазных обмоток высокого и низкого напряжения, проверьте скорость трехфазного баланса и устраните неисправности обрыва проводов и плохой пайки. Для проверки соотношения напряжений измерьте фактическое соотношение 15 кВ/0,4 кВ, убедитесь в точности положения отвода и отсутствии ошибок в количестве витков. Для проверки сопротивления изоляции используйте многофункциональный измеритель для измерения изоляции между высоким и низким напряжением, а также между высоким и низким напряжением и землей и определите, соответствует ли изоляция требованиям. Испытание на выдерживаемое напряжение промышленной частоты проходит испытание на выдерживаемое напряжение между высоким и низким напряжением относительно земли, между низким напряжением и землей, а также между высоким и низким напряжением для оценки прочности изоляции и т. д.

Вопрос: Почему необходимо проводить испытания на импульсное замыкание вновь установленных или отремонтированных силовых трансформаторов 200 кВА на напряжение от 15 кВ до 0,4 кВ перед их вводом в эксплуатацию?

О: Удаление трансформаторов холостого хода из электросети может привести к перенапряжению. В системе заземления малого тока амплитуда этого перенапряжения может в 3–4 раза превышать номинальное фазное напряжение; в большой системе заземления амплитуда рабочего перенапряжения также может достигать трехкратного номинального фазного напряжения. Поэтому, чтобы проверить, выдерживает ли изоляция трансформатора номинальное напряжение и рабочее перенапряжение во время работы, необходимо провести несколько испытаний на импульсное замыкание перед вводом в эксплуатацию силовых трансформаторов 200 кВА, напряжением от 15 кВ до 0,4 кВ.

Кроме того, при включении трансформатора холостого хода будет генерироваться импульсный ток возбуждения, значение которого может достигать 6–8-кратного номинального тока. Поскольку импульсный ток возбуждения создает большую электродинамическую силу, проведение теста на замыкание импульса также является эффективной мерой для оценки механической прочности силовых трансформаторов 200 кВА на напряжение от 15 кВ до 0,4 кВ и неисправности релейной защиты.
