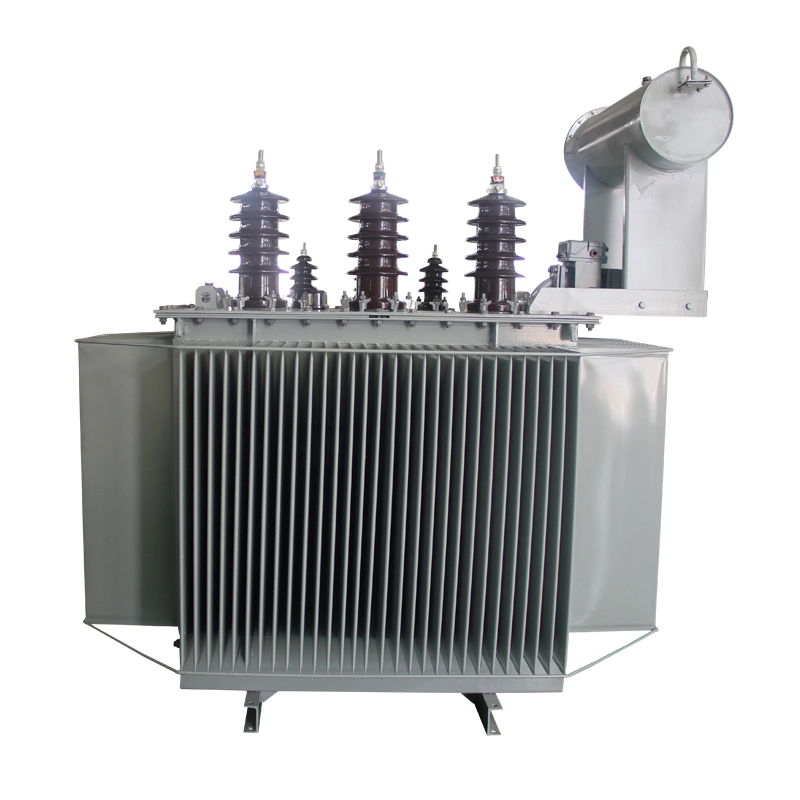

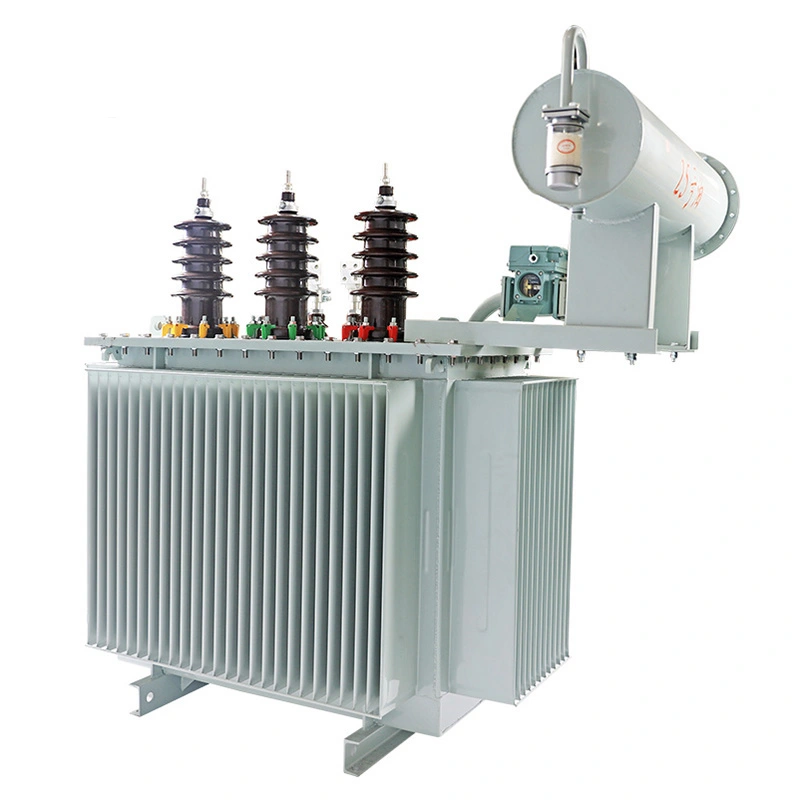

Трехфазный силовой трансформатор s11 35 кВ 1000 кВА на нагрузке соответствует стандартам IEC и GB. Этот продукт имеет диапазон регулирования напряжения без нагрузки 35±3*2,5% кВ и 38,5±3*2,5% кВ. Его можно регулировать вручную, электрически или автоматически в пределах диапазона регулирования напряжения с помощью переключателя регулирования напряжения без нагрузки на первичной стороне, чтобы обеспечить стабильность выходного напряжения. Для трансформаторов мощностью выше 6300 кВА на уровне 35 кВ использование масляных баков со складчатыми пластинами значительно повышает механическую прочность масляного бака, уменьшает количество сварных швов, улучшает внешний вид трансформатора и имеет хорошие экономические преимущества.
|
Название продукта |
Трехфазный трансформатор s11 35 кВ 1000 кВА на нагрузке |
|
Номинальная мощность |
1000 кВА |
|
Номинальное напряжение (сторона ВН) |
35 кВ / 38,5 кВ |
|
Номинальное напряжение (сторона низкого напряжения) |
0,4 кВ (400 В) / 6,3 кВ / 10,5 кВ (настраиваемый) |
|
Векторная группа |
Yd11 (звезда высокого напряжения / треугольник низкого напряжения, рекомендуется) Yyn0 (опция для низкого напряжения 400 В) |
|
Номинальная частота |
50 Гц |
|
Потеря холостого хода |
≤1,15 кВт (по GB/T 6451) |
|
Потеря нагрузки (при 75 ℃) |
≤11,46 – 11,54 кВт |
|
Ток холостого хода |
≤0,9% – 1,8% (стандартное значение ≤0,9%) |
|
Сопротивление короткого замыкания |
6,5% (стандартное значение) |
|
Класс изоляции |
Класс A (масляный) |
|
Метод охлаждения |
ОНАН (Масло Натуральное Воздух Естественное/С самоохлаждением) |
|
Степень защиты |
IP20, IP23 (наружный кожух опционально) |
1. Низкое энергопотребление и значительный эффект энергосбережения. Примечательно, что потери на холостом ходу были значительно снижены, в среднем примерно на 25 % ниже, чем в национальном стандарте GB/T6451.
2. Сердечник изготовлен из высококачественных холоднокатаных листов кремнистой стали. Передовая линия поперечной резки отечественного производства гарантирует, что заусенцы при резке будут менее 0,02 мм. Весь процесс предполагает полностью скошенные соединения, отсутствие перфорации и перекрытие ярм. Основные колонны штабелируются и скрепляются вместе, образуя компактное, плоское и прочное целое. Это эффективно снижает потери холостого хода, ток холостого хода и шум трансформатора.
3. Трехфазные катушки силового трансформатора нагрузки s11 35 кВ 1000 кВА изготовлены из бескислородной меди высокой чистоты, что эффективно снижает потери в меди. Углы катушечных площадок и опорных стержней закруглены, что обеспечивает однородность электрического поля и повышает надежность. Внутренняя опора обмотки усилена для повышения ее устойчивости и предотвращения нестабильности и деформации.
4. Стенка резервуара изготовлена из цельного стального листа. Из него формируется гофрированная структура с помощью большого пресса, что уменьшает количество сварных швов, повышает механическую прочность, расширяет площадь поглощения тепла, улучшает эффект рассеивания тепла, и в то же время гофрированная стенка резервуара позволяет избежать плоского отражения звуковых волн, тем самым снижая шум. Трехфазный силовой трансформатор s11 35 кВ 1000 кВА в целом одновременно красив и прост.
5. Используется масляный резервуар капсульного типа, который эффективно замедляет процесс старения трансформаторного масла; указатель уровня масла стрелочного типа может предотвратить возникновение ложного уровня масла и решить проблему старения трансформаторного масла, вызванного светом; газовое реле с газосборным устройством удобно в обслуживании и эксплуатации.
6. Специальная обработка проводится на уплотнительной части трехфазного масляного бака силового трансформатора s11 35 кВ 1000 кВА, а весь корпус бака распыляется краской для удаления острых углов, заусенцев и сварочного шлака, образовавшихся во время обработки, а также для улучшения адгезии краски.
